Электрическая схема лодочного мотора определяет стабильность работы всей системы, безопасность эксплуатации и срок службы оборудования. Ошибки в подключении аккумулятора, контроллера или силовой проводки приводят к перегреву кабелей, просадке напряжения и повреждению электроники.
Для современных лодочных электромоторов схема подключения кардинально отличается, чем у классических бензиновых подвесных лодочных моторов (ПЛМ). В систему входят тяговый аккумулятор, контроллер, защита цепи, органы управления и силовая коммутация. Электрическая проще: отсутствует система зажигания ДВС, система отвода выхлопных газов, система подачи топлива. Все компоненты электрической схемы должны быть согласованы между собой по напряжению и рабочему току.

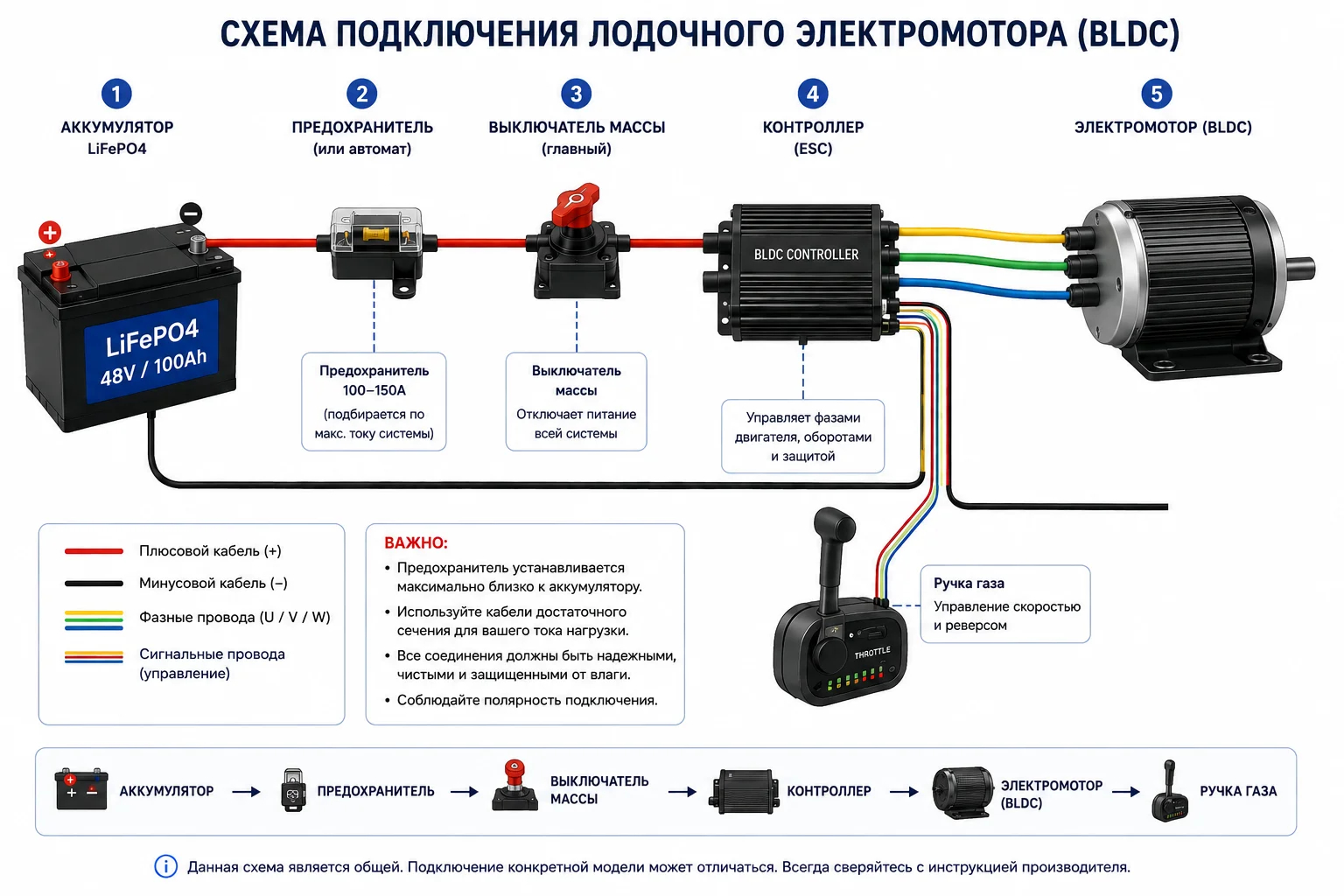

Схема подключения электрического лодочного мотора (BLDC)
Из чего состоит электрическая схема лодочного мотора
Современная электрическая схема лодочного электромотора обычно включает следующие элементы:
| Компонент | Назначение |
|---|---|
| Тяговый аккумулятор | Источник питания системы |
| Контроллер | Управление мотором и ограничение тока |
| Электродвигатель | Создание тягового крутящего усилия |
| Предохранитель | Защита цепи от короткого замыкания |
| Выключатель массы | Полное отключение питания |
| Ручка газа | Управление оборотами |
| Кабели и разъёмы | Передача питания и сигналов |
Главная ошибка при сборке лодочной электросистемы — воспринимать мотор как отдельное устройство. На практике надёжность всей схемы зависит от согласованной работы всех компонентов. Для современных BLDC-систем особенно важно правильно подобрать контроллер, аккумулятор и защиту цепи.
Как работает схема подключения лодочного электромотора
Принцип работы системы достаточно простой: аккумулятор подаёт питание на контроллер, который распределяет ток между фазами двигателя и регулирует скорость вращения.
В отличие от простых коллекторных моторов, современные BLDC-двигатели не могут нормально работать без контроллера. Именно контроллер отвечает за:
- Коммутацию фаз
- Управление оборотами
- Ограничение тока
- Защиту электроники
- Контроль работы датчиков Холла
Подключение мотора напрямую к аккумулятору без контроллера может привести к повреждению электроники и двигателя.
Какое напряжение выбрать для лодочного электромотора
| Напряжение | Где используется | Особенности |
|---|---|---|
| 12V | Небольшие лодки и резиновые лодки | Простая схема, ограниченная мощность |
| 24V | Средние нагрузки | Более стабильная работа |
| 48V | Современные электросистемы | Ниже ток и нагрев |
| 60–72V | Мощные установки | Требуются усиленные компоненты |
Для мощных лодочных электромоторов схема на 48V обычно эффективнее, поскольку при повышении напряжения снижается рабочий ток и уменьшаются потери в кабелях.
Однако высоковольтные системы требуют качественной коммутации, правильно подобранного контроллера и защиты цепи, а также усиленной защиты от поражения электрическим током (72V и более)
Почему защита цепи обязательна
Во многих старых схемах лодочных моторов защита практически отсутствует. Для современных электрических систем такой подход опасен.
В отличие от автомобильной техники, лодочные электросистемы постоянно работают в условиях повышенной влажности и вибрации, поэтому качество соединений и влагозащита компонентов напрямую влияют на надёжность всей схемы.
Предохранитель должен устанавливаться максимально близко к аккумулятору. Это позволяет защитить проводку при коротком замыкании или перегрузке.
Также в схеме рекомендуется использовать:
- Главный выключатель массы
- Автомат защиты по току
- Контактор для мощных систем
- Герметичные разъёмы
- Влагозащищённую коммутацию
Особенно важно использовать качественную защиту при работе с LiFePO4 аккумуляторами, способными отдавать высокий ток.
Типовые ошибки при подключении лодочного электромотора
Большинство проблем возникает не из-за самого двигателя, а из-за неправильной сборки электрической схемы.
Переполюсовка аккумулятора
Неправильное подключение питания часто приводит к повреждению контроллера.
Использование кабеля малого сечения
Использование кабеля малого сечения увеличивает потери напряжения и создаёт дополнительную нагрузку на силовую цепь. На практике перегрев проводки чаще всего возникает не из-за самого мотора, а из-за слабой коммутации, плохого обжима клемм или неправильно подобранного сечения кабеля.
Отсутствие предохранителя
Без защиты короткое замыкание может привести к повреждению проводки и аккумулятора.
Плохая влагозащита
Обычные автомобильные разъёмы быстро окисляются при эксплуатации на воде.
Несовместимость контроллера и мотора
Неправильно подобранный контроллер вызывает рывки, ошибки датчиков Холла и перегрев двигателя.
Чем электрическая схема отличается от схемы бензинового ПЛМ
Классические бензиновые лодочные моторы используют сравнительно простую электрическую систему: стартер, генератор и базовую проводку.
Схема электрического лодочного мотора значительно сложнее, поскольку вся тяга зависит от электроники управления.
| Бензиновый ПЛМ | Электрический лодочный мотор |
|---|---|
| Стартерная схема | Постоянная тяговая нагрузка |
| Простая проводка | Контроллер и силовая электроника |
| Низкое напряжение | 24–72V |
| Минимальная защита | Защита по току и температуре |
| Нет BMS | Используется BMS |
Именно поэтому современные лодочные электросистемы требуют более точного проектирования и качественных компонентов.
Какие комплектующие особенно важны для надёжной схемы
Даже мощный электромотор не сможет стабильно работать при слабой периферии. Наибольшее значение для надёжности системы имеют:
- Контроллер с запасом по току
- LiFePO4 аккумулятор с подходящей BMS
- Кабели правильного сечения
- Герметичные силовые разъёмы
- Надёжная коммутация цепи
Экономия на этих компонентах чаще всего приводит к перегреву и нестабильной работе системы. Правильно собранная электрическая схема лодочного мотора обеспечивает стабильную тягу, безопасную эксплуатацию и длительный срок службы оборудования. Основу современной системы составляют тяговый аккумулятор, контроллер, защита цепи и качественная силовая коммутация.
При проектировании схемы важно заранее согласовать напряжение системы, рабочий ток, параметры контроллера и характеристики аккумулятора. Это позволяет избежать перегрева, просадки напряжения и повреждения электроники.
Если вам требуется разработка индивидуальной электрической системы для лодки, специалисты Golden Motor могут помочь с проектировкой, подбором компонентов и сборкой электролодки под задачи заказчика. Конфигурация системы может быть адаптирована под мощность мотора, тип аккумуляторов, запас хода, особенности корпуса лодки и условия эксплуатации.
