Синусный или трапецеидальный контроллер: какой выбрать для BLDC двигателя

Бесщеточные двигатели постоянного тока (BLDC) широко используются в электровелосипедах, мотор-колесах, лодочных электромоторах, промышленном оборудовании и робототехнике. Однако характеристики двигателя зависят не только от его конструкции, но и от типа контроллера, который управляет его работой. При выборе контроллера владельцы электротранспорта и инженеры часто сталкиваются с вопросом: что лучше — синусный или трапецеидальный контроллер? Оба варианта способны управлять одним и тем же BLDC-двигателем, но отличаются плавностью работы, уровнем шума, эффективностью и стоимостью. В этой статье разберем принцип работы каждого типа контроллеров, сравним их преимущества и недостатки, а также выясним, какой вариант лучше подойдет для различных задач.

Если нужен короткий ответ, то для большинства современных проектов предпочтительным выбором является синусный контроллер. Он обеспечивает более плавное вращение двигателя, работает заметно тише, эффективнее использует энергию аккумулятора и обеспечивает лучший контроль на низких оборотах. Трапецеидальные контроллеры сохраняют актуальность благодаря более низкой стоимости, простоте конструкции и высокой надежности. Они подходят для бюджетных проектов и задач, где небольшие вибрации и повышенный шум не являются критичными.

Если вы не знаете тип контроллера на своём устройстве, можно определить его по косвенным признакам, не снимая корпус:

• при старте слышен характерный гул и ощущаются лёгкие рывки — скорее всего, стоит трапецеидальный контроллер;
• разгон плавный, двигатель работает практически бесшумно — перед вами синусный тип.

Точный ответ даст маркировка на корпусе контроллера. Но в большинстве случаев достаточно поведения двигателя на малой скорости.

Контроллер BLDC-двигателя — это электронное устройство, которое управляет подачей энергии на обмотки двигателя и определяет момент переключения фаз. Именно контроллер отвечает за запуск двигателя, регулировку скорости вращения, ограничение тока, защиту от перегрузок и многие другие функции.
Без контроллера бесщеточный двигатель не сможет работать напрямую от аккумулятора или блока питания. В отличие от коллекторных двигателей, где коммутация происходит механически, в BLDC-моторах переключение фаз выполняется электроникой.
От алгоритма коммутации напрямую зависят:

• плавность хода двигателя;
• уровень шума;
• эффективность использования энергии;
• нагрев двигателя;
• комфорт эксплуатации электротранспорта.

Именно поэтому тип контроллера оказывает существенное влияние на характеристики всей системы.

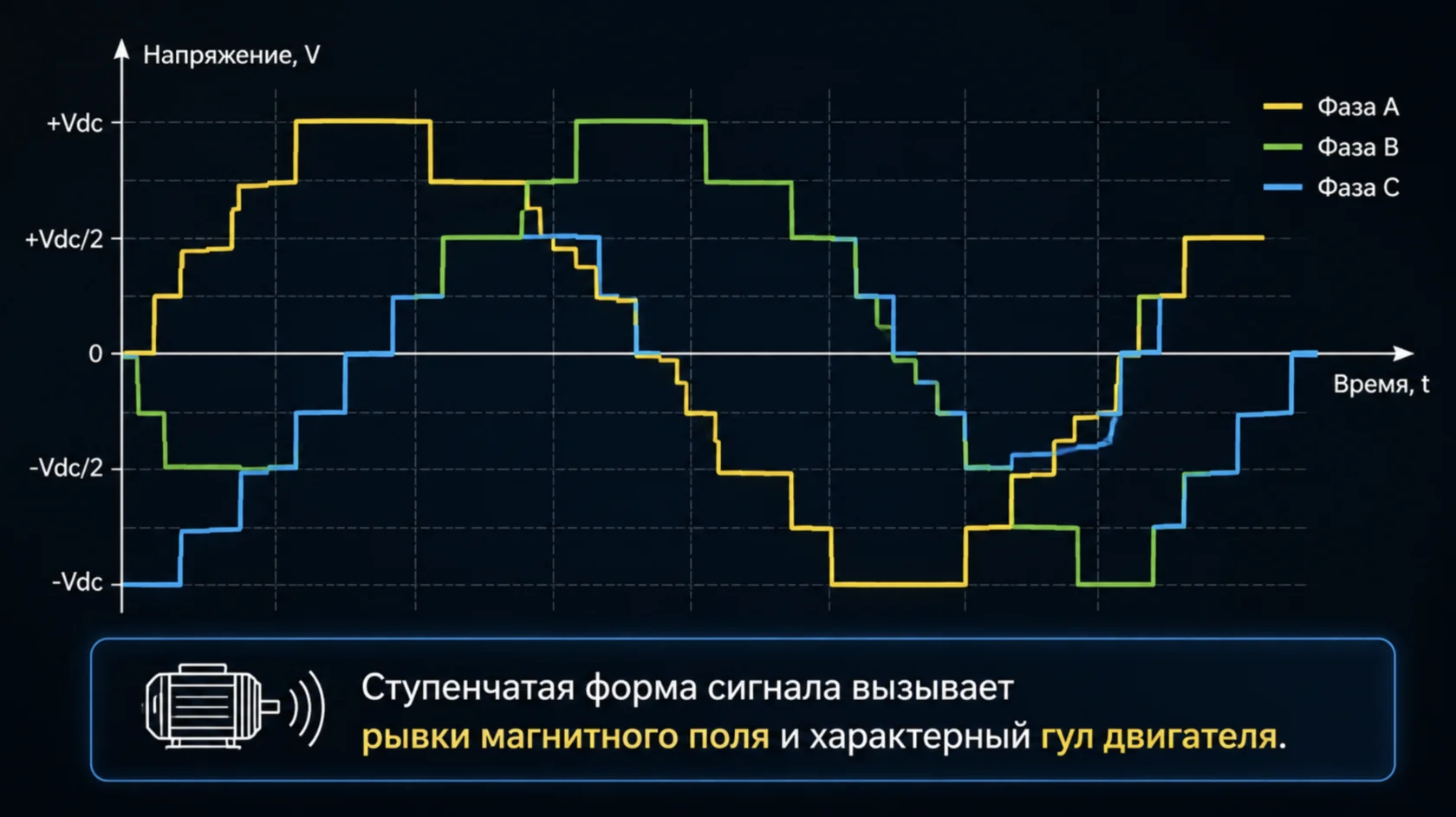

Трапецеидальный контроллер получил свое название из-за формы сигналов, используемых для коммутации фаз двигателя. Переключение происходит ступенчато: в определенные моменты времени контроллер подает напряжение на конкретные обмотки двигателя и затем переключается на следующие.
Такой принцип управления долгое время был стандартом для большинства электровелосипедов и других видов электротранспорта благодаря своей простоте и невысокой стоимости.

К основным достоинствам относятся:

• более доступная цена;
• простая схемотехника;
• высокая надежность;
• меньшие требования к вычислительной мощности электроники;
• широкий выбор моделей на рынке.

По этой причине трапецеидальные контроллеры до сих пор используются в бюджетных электровелосипедах, тележках, промышленном оборудовании и самодельных проектах. Трапецеидальные контроллеры в каталоге

Главный недостаток связан со ступенчатым переключением фаз. Это приводит к нескольким эффектам:

• двигатель работает более шумно;
• возникают дополнительные вибрации;
• ухудшается плавность разгона;
• снижается комфорт на малых скоростях;
• увеличиваются потери энергии.

Особенно заметна разница при движении на низких оборотах, когда водитель может ощущать легкие рывки или характерное гудение двигателя.

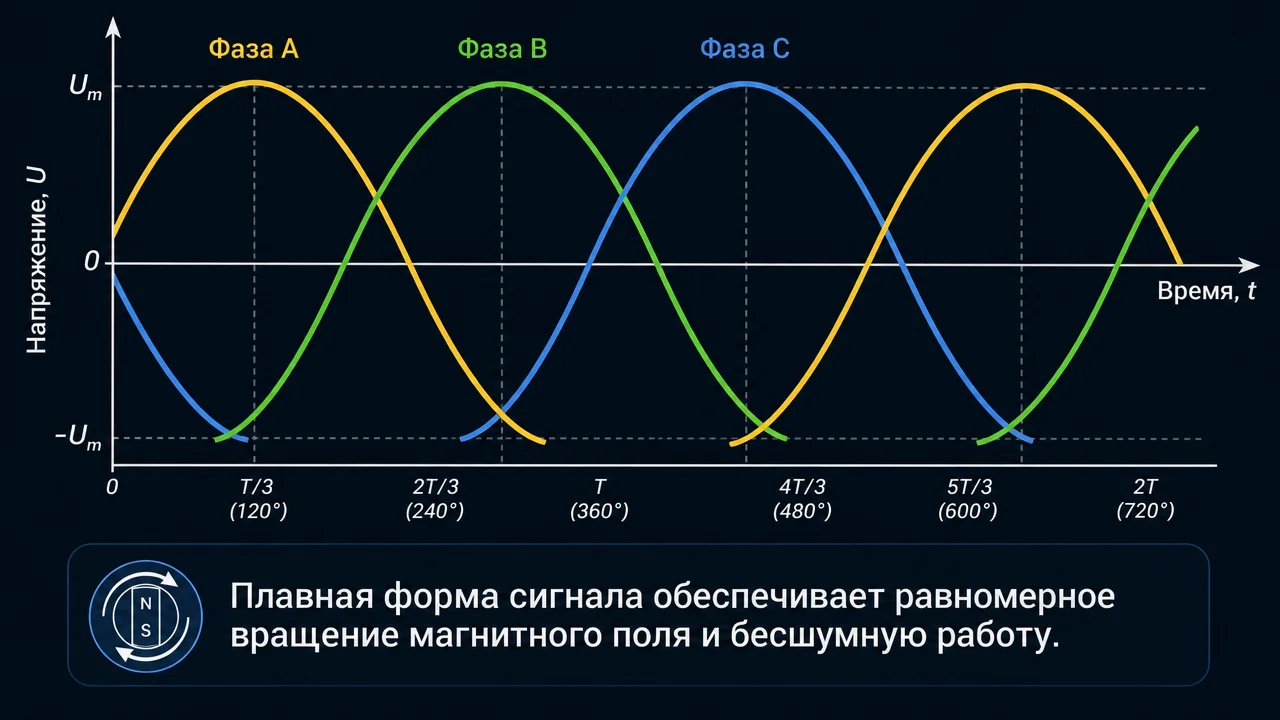

Синусный контроллер формирует более плавный ток в обмотках двигателя. Вместо резких переключений напряжение изменяется по форме, близкой к синусоиде. В результате вращающееся магнитное поле двигателя становится более равномерным, а сам двигатель работает значительно мягче. Разница ощутима с первой поездки: двигатель перестаёт гудеть и начинает работать мягко, как заводской электромобиль.

Основные преимущества синусного управления:

• плавный старт и ускорение;
• практически бесшумная работа;
• снижение вибраций;
• более высокий КПД системы;
• меньший нагрев двигателя;
• стабильная работа на низких оборотах;
• более комфортное управление электротранспортом.

Для электровелосипедов и мотор-колес разница особенно заметна во время старта, движения в горку и езды на небольшой скорости. Многие пользователи после перехода на синусный контроллер отмечают, что двигатель начинает работать значительно тише, а управление становится более предсказуемым.

У синусного управления также есть свои особенности:

• более высокая стоимость;
• более сложная электроника;
• повышенные требования к настройке;
• чувствительность к качеству датчиков положения ротора.

Тем не менее для большинства современных проектов эти недостатки обычно компенсируются преимуществами.

Чтобы наглядно представить разницу между двумя типами контроллеров, мы собрали ключевые параметры в одну таблицу.

Вывод из сравнения: синусный контроллер выигрывает по всем пользовательским характеристикам. Трапецеидальный остаётся привлекательным только по цене и простоте. Если бюджет позволяет доплатить — вы практически гарантированно получите более комфортную и эффективную систему.

Трапецеидальный контроллер переключает ток между обмотками резко, ступенями. В момент переключения магнитное поле двигателя скачкообразно меняет направление. Ротор получает своего рода «удар», который и порождает характерный гул и вибрации. Именно этот звук знаком каждому владельцу бюджетного электровелосипеда.
Синусный контроллер меняет ток плавно, без резких скачков. Магнитное поле вращается равномерно, без рывков. Двигатель работает мягко — отсюда и минимальный уровень шума.
Особенно заметна разница на малых оборотах: при медленном движении трапецеидальный контроллер заставляет двигатель «гудеть» и вибрировать, в то время как синусный позволяет катиться практически бесшумно.

Почему синусный контроллер меньше греет двигатель
Ступенчатое переключение трапецеидального контроллера порождает высшие гармоники тока. Часть энергии уходит не во вращение ротора, а в бесполезный нагрев обмоток и магнитопровода двигателя. Синусный контроллер формирует ток, близкий к идеальному. Доля паразитных гармоник минимальна, поэтому больше энергии преобразуется непосредственно во вращение. Меньше потерь — меньше нагрев. На практике это означает: при длительной поездке двигатель с синусным контроллером остаётся холоднее, снижается риск перегрева в жаркую погоду, увеличивается общий ресурс двигателя.

Энергия аккумулятора расходуется эффективнее за счёт меньших потерь на нагрев и вибрации, а также более точного управления током. Владельцы электровелосипедов после замены трапецеидального контроллера на синусный часто отмечают прирост запаса хода на 5–10%. Для лодочного электромотора это означает лишние 15–20 минут работы на том же аккумуляторе.

FOC — Field-Oriented Control, или векторное управление. Это усовершенствованная разновидность синусного управления, а не отдельный тип контроллера. Обычный синусный контроллер формирует синусоидальное напряжение, но не учитывает в реальном времени точное положение магнитного поля ротора. FOC-контроллер делает именно это: постоянно измеряет токи по фазам, вычисляет точное положение магнитного поля ротора и динамически подстраивает напряжение.

Результат: ещё более плавное управление, максимально возможный КПД во всём диапазоне оборотов, точный контроль крутящего момента и лучшая работа на сверхнизких оборотах.
Для большинства практических задач — электровелосипед, лодочный мотор, мотор-колесо — качественный синусный контроллер без FOC уже даёт отличный результат. FOC оправдан в робототехнике, прецизионных приводах и проектах, где критичен каждый процент КПД.

Оба типа контроллеров работают с большинством распространённых BLDC-двигателей. Ниже — базовые сочетания.

Если сомневаетесь в совместимости — уточните у производителя или обратитесь к специалисту.

Для электровелосипеда разница между контроллерами ощущается наиболее явно. Трапецеидальный контроллер даёт заметный гул при разгоне и рывки на малой скорости, что особенно неприятно при движении по велодорожке или в парке. Синусный контроллер превращает поездку в плавное и тихое перемещение. Если электровелосипед используется регулярно, доплата за синусный контроллер полностью оправдана. Контроллеры для электровелосипедов

На воде тишина критична. Трапецеидальный контроллер своим гулом и вибрациями может распугать рыбу и испортить впечатление от рыбалки или прогулки. Синусный контроллер работает практически бесшумно, а пониженный нагрев двигателя добавляет надёжности в длительных переходах.

Для конвейера, насоса или простого привода, где шум не важен, а бюджет ограничен, трапецеидальный контроллер остаётся разумным выбором. В самодельных проектах он к тому же прощает ошибки с датчиками Холла и настройкой фаз.

Несколько правил, которые помогут избежать типичных проблем:

• Не превышайте напряжение — контроллер и двигатель рассчитаны на определённый вольтаж. Превышение может вывести из строя оба устройства.
• Не ставьте контроллер с меньшим током, чем рассчитан двигатель — контроллер будет работать на пределе, перегреваться и может выйти из строя в самый неподходящий момент.
• Не игнорируйте охлаждение — контроллеру нужен отвод тепла. Не закрывайте его в герметичный корпус без вентиляции.
• Не путайте фазы при подключении — неправильный порядок подключения фазных проводов приведёт к тому, что двигатель будет дёргаться или не запустится вообще. Всегда сверяйтесь со схемой производителя.

Может ли трапецеидальный контроллер повредить двигатель?
Сам по себе — нет. Двигатель рассчитан на работу с любым типом контроллера. Однако дополнительный нагрев от высших гармоник при длительной работе на предельных нагрузках может сократить ресурс обмоток. В штатных режимах прямой угрозы нет.

Можно ли заменить трапецеидальный контроллер синусным без замены двигателя?
Да. Оба типа контроллеров управляют одним и тем же BLDC-двигателем. Достаточно подобрать контроллер по напряжению, току и типу датчиков (обычно датчики Холла). Мотор-колесо или стандартный BLDC-двигатель продолжит работать, но станет тише и плавнее.

Что будет, если оставить трапецеидальный контроллер?
Ничего критичного. Двигатель продолжит работать, но сохранятся характерный гул, вибрации и чуть более высокий нагрев. Если эти факторы не мешают — можно ездить и с трапецеидальным контроллером, он не наносит внезапного вреда.

Можно ли временно поставить трапецеидальный, а потом перейти на синусный?
Да, это рабочий сценарий. Многие начинают с бюджетного трапецеидального контроллера, а позже переходят на синусный. Двигатель менять не придётся — достаточно установить новый контроллер и настроить его.

Стоит ли переплачивать за синусный контроллер?
Для электровелосипеда, мотор-колеса, лодочного мотора — однозначно да. Разница в комфорте ощутима с первой поездки. Для промышленного привода или бюджетной самоделки — не всегда, здесь важнее стоимость и простота.

Обязательно ли настраивать синусный контроллер?
Большинство современных синусных контроллеров имеет функцию автоматической настройки. Базовая настройка занимает несколько минут. Тонкая настройка может потребоваться для максимального КПД, но для повседневной езды автонастройки достаточно.

Есть ли смысл в синусном контроллере для двигателя с датчиками Холла?
Да, абсолютное большинство синусных контроллеров используют те же датчики Холла, что и трапецеидальные. Разница не в типе датчиков, а в алгоритме обработки их сигналов.

Синусный контроллер сложнее в ремонте?
Электроника синусного контроллера действительно сложнее, чем у трапецеидального. В случае поломки ремонт может потребовать более квалифицированного специалиста. Однако при соблюдении правил эксплуатации оба типа служат долго и редко выходят из строя.

1. Критична ли тишина и отсутствие вибраций?

• Да → синусный.
• Нет → следующий вопрос.

1. Важна ли максимальная плавность хода и комфорт?

• Да → синусный.
• Нет → следующий вопрос.

1. Планируете ли вы часто ездить на низких оборотах?

• Да → синусный.
• Нет → следующий вопрос.

1. Важен ли каждый процент запаса хода?

• Да → синусный.
• Нет → следующий вопрос.

1. Жёстко ли ограничен бюджет проекта?

• Да → трапецеидальный.
• Нет → синусный.

В большинстве случаев ответы приведут вас к синусному контроллеру. Трапецеидальный остаётся оправданным только при строгих бюджетных ограничениях или в промышленных задачах, где шум и вибрации не имеют значения.
Выбор контроллера — это то решение, которое вы будете ощущать каждый день эксплуатации. Экономия в несколько тысяч рублей на этапе сборки может обернуться дискомфортом от каждой поездки в течение всего срока службы электротранспорта.
