Гибридный катер: полное руководство

Гибридный катер — это судно, в котором используются два источника энергии: двигатель внутреннего сгорания и электрическая силовая установка. В зависимости от выбранной архитектуры они могут работать совместно или независимо друг от друга, обеспечивая движение судна в различных режимах эксплуатации.
В состав гибридной силовой установки обычно входят двигатель внутреннего сгорания, электродвигатель, аккумуляторная батарея, контроллер, система управления аккумуляторами (BMS) и другое силовое оборудование. Управление всеми компонентами осуществляется единой системой, которая распределяет потоки энергии в зависимости от режима движения и текущей нагрузки.
Главная задача гибридной схемы — не заменить двигатель внутреннего сгорания, а использовать преимущества каждого источника энергии там, где они наиболее эффективны. Например, быстро выйти на глиссирование с помощью ДВС, а затем перейти на практически бесшумное движение на электроприводе во время рыбалки, маневрирования или стоянки.

В основе любого гибридного катера лежит простая идея: использовать тот источник энергии, который наиболее эффективен в текущий момент. Для этого несколько независимых компонентов объединяются в единую систему управления, которая автоматически распределяет потоки энергии между двигателем внутреннего сгорания, электроприводом и аккумуляторной батареей.
В отличие от традиционного катера, где практически всю работу выполняет один двигатель, в гибридной силовой установке каждый компонент решает собственную задачу. Именно их совместная работа определяет эффективность, запас хода и удобство эксплуатации.

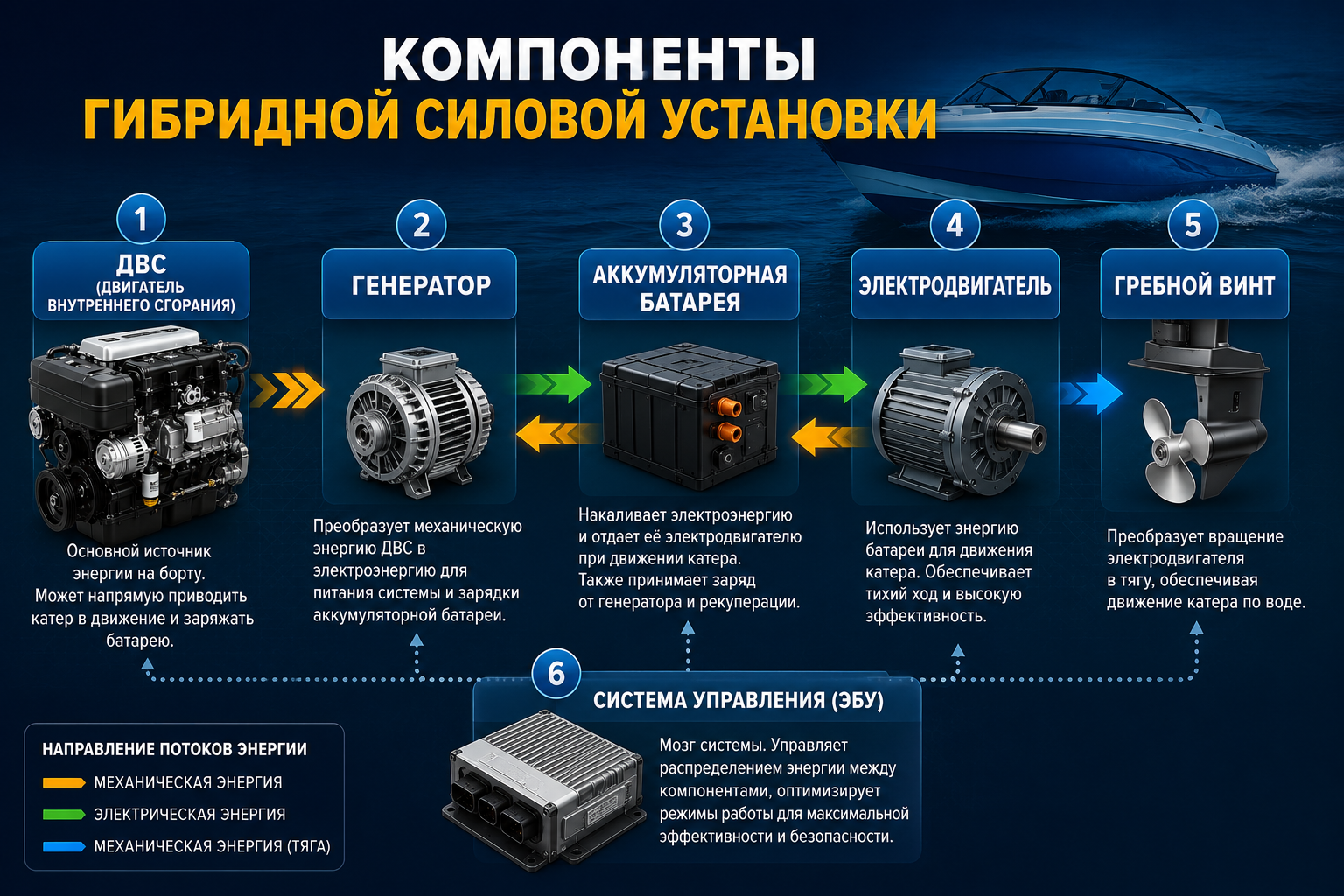

Из каких компонентов состоит гибридная силовая установка

Несмотря на существование разных архитектур, большинство гибридных проектов включает одинаковый набор основных узлов.

Двигатель внутреннего сгорания
Используется как основной источник механической энергии, а в некоторых схемах — для привода генератора. Он обеспечивает большой запас хода и позволяет сохранять автономность даже при полностью разряженной аккумуляторной батарее.

Электродвигатель
Создает тягу и вращает гребной винт. Благодаря высокому крутящему моменту уже с нулевых оборотов электродвигатель обеспечивает плавный разгон, тихую работу и высокую эффективность на небольших скоростях.

Аккумуляторная батарея
Накапливает энергию и питает электропривод. От ее емкости напрямую зависит время движения на электротяге, однако увеличение батареи почти всегда приводит к росту массы и стоимости проекта.

Контроллер
Управляет работой электродвигателя, регулирует мощность и обеспечивает взаимодействие всех компонентов силовой установки.

BMS (Battery Management System)
Контролирует заряд и разряд аккумуляторов, следит за температурой элементов, балансирует ячейки и защищает батарею от перегрузок.

Правильный подбор каждого из этих компонентов важен сам по себе. Однако еще важнее то, насколько хорошо они работают как единая система. Именно поэтому опытные инженеры рассматривают силовую установку как единый комплекс, а не как набор отдельных устройств.

Одна из самых распространенных ошибок — начинать проект с покупки двигателя или аккумуляторов.

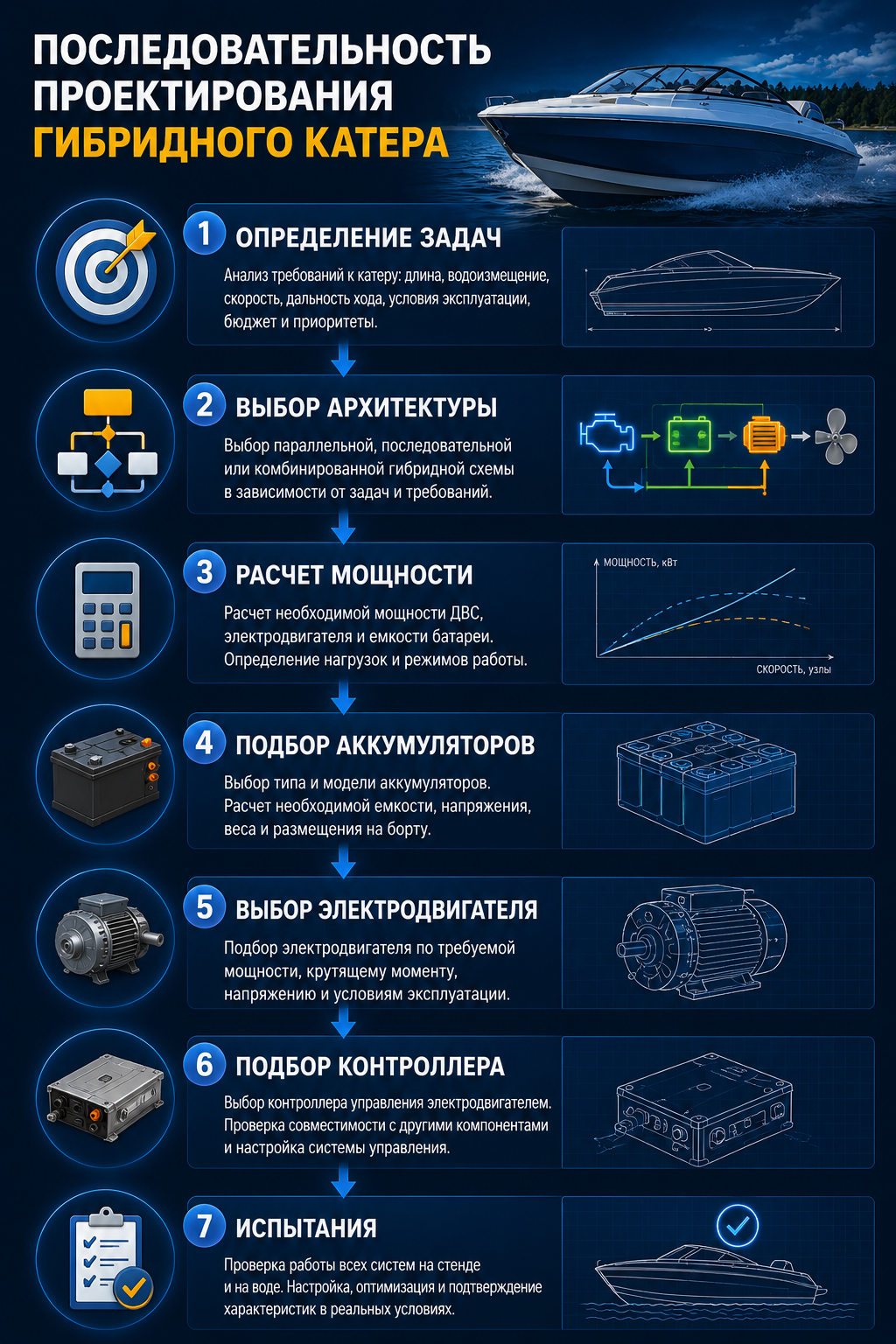

На практике последовательность совсем другая.
Сначала определяется, как именно будет использоваться катер.
Например:

• длительные переходы или короткие прогулки;
• рыбалка или коммерческая эксплуатация;
• строительство нового судна или модернизация существующего;
• требуемый запас хода;
• допустимая масса оборудования;
• бюджет проекта.

Только после этого становится понятно, какая архитектура подойдет лучше и какие компоненты действительно необходимы.
Именно поэтому два внешне похожих катера могут получить совершенно разные силовые установки.

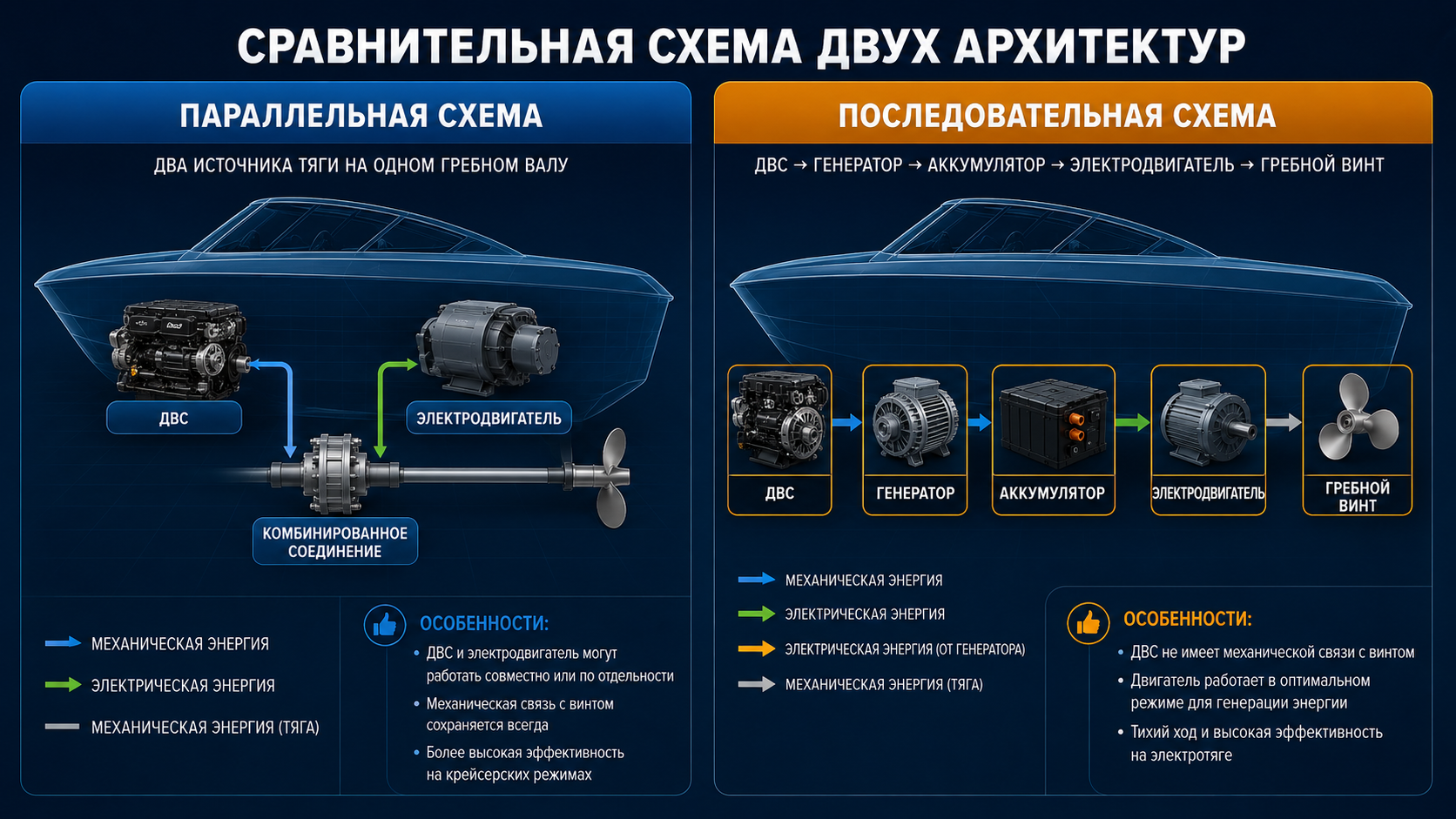

Практически все современные гибридные катера строятся по одной из двух архитектур: параллельной или последовательной.

Разница между ними заключается не только в конструкции, но и в принципе передачи энергии к гребному винту.

Параллельная схема

В параллельной архитектуре двигатель внутреннего сгорания и электродвигатель могут передавать мощность на гребной вал совместно или независимо друг от друга.
Главное преимущество такого решения — возможность модернизировать уже существующий катер без полной замены силовой установки. Именно поэтому параллельная схема часто используется при переоборудовании судов.

Последовательная схема

В последовательной архитектуре двигатель внутреннего сгорания механически не связан с гребным винтом. Его задача — вращать генератор, который вырабатывает электроэнергию для аккумуляторов и электродвигателя. Сам винт во всех режимах приводит только электродвигатель.
Такой подход позволяет гибко управлять потоками энергии и поддерживать двигатель внутреннего сгорания в наиболее эффективном режиме работы. Однако электрическая часть системы становится значительно сложнее.

После знакомства с двумя схемами закономерно возникает вопрос: какая из них лучше?

На практике инженеры отвечают иначе:
какая архитектура лучше подходит именно для вашего проекта?

Именно поэтому универсального ответа не существует. Один и тот же двигатель или аккумулятор могут отлично работать в одном проекте и оказаться неудачным выбором в другом.
Если вы хотите подробнее разобраться в различиях этих архитектур, рекомендуем прочитать отдельное руководство «Параллельный или последовательный гибрид: какую схему выбрать для катера», где подробно разобраны преимущества, ограничения и области применения каждой схемы.

Универсальной стоимости гибридной силовой установки не существует. Даже для двух одинаковых по размеру катеров бюджет проекта может существенно различаться. Причина в том, что стоимость определяется не одним компонентом, а всей системой.

Наибольшее влияние оказывают:

• назначение катера и режимы эксплуатации;
• выбранная архитектура силовой установки;
• требуемый запас хода на электротяге;
• мощность электродвигателя;
• емкость аккумуляторной батареи;
• необходимость модернизации существующего судна или строительства нового.

При этом одной из самых затратных частей проекта почти всегда становятся аккумуляторы. Желание увеличить запас хода часто приводит к выбору батареи большей емкости, чем это действительно необходимо. В результате увеличиваются стоимость, масса и размеры всей силовой установки.

Во многих случаях грамотный выбор архитектуры позволяет значительно уменьшить требуемую емкость аккумуляторов без ухудшения эксплуатационных характеристик.

Подробнее: Как уменьшить стоимость аккумуляторов при проектировании гибридного катера.

Да, во многих случаях это возможно. Именно модернизация уже имеющегося судна является одной из самых распространенных причин перехода на гибридную силовую установку. Однако возможность переоборудования зависит от конструкции катера, установленного двигателя, свободного пространства, допустимой массы оборудования и задач, которые должен решать обновленный привод.

Поэтому модернизация всегда начинается с технической оценки конкретного проекта, а не с покупки оборудования.

Во многих случаях сохранить существующий двигатель внутреннего сгорания оказывается выгоднее, чем полностью менять силовую установку. Именно поэтому при переоборудовании часто рассматривается параллельная гибридная схема, позволяющая использовать уже установленный двигатель и добавить электрический привод без полной реконструкции судна.

Большинство проблем возникает задолго до начала монтажа оборудования. Практика показывает, что несколько распространенных ошибок способны существенно увеличить стоимость проекта или ухудшить его характеристики.

Начинать с выбора двигателя

Самая частая ошибка — сначала покупать двигатель, а затем пытаться подобрать под него остальные компоненты. На практике все происходит наоборот: сначала определяются задачи катера, затем выбирается архитектура, и только после этого рассчитываются параметры оборудования.

Переоценивать необходимый запас хода

Избыточная емкость аккумуляторной батареи увеличивает стоимость и массу судна. Во многих проектах правильная архитектура позволяет добиться требуемой автономности с батареей значительно меньшей емкости.

Рассматривать компоненты отдельно

Электродвигатель, контроллер, аккумуляторы и двигатель внутреннего сгорания должны работать как единая система. Даже качественные компоненты не обеспечат хороший результат, если они подобраны без учета совместной работы.

Использовать автомобильные решения без адаптации

Условия эксплуатации автомобиля и катера принципиально различаются. Морская среда предъявляет более высокие требования к охлаждению, герметичности, защите от коррозии и системе управления.

Что лучше: гибридный или полностью электрический катер?

Это зависит от условий эксплуатации. Если важны длительные переходы и универсальность, чаще выигрывает гибрид. Если катер используется для коротких маршрутов и всегда имеет доступ к зарядке, полностью электрическая силовая установка может оказаться более рациональным решением.

Какая гибридная схема лучше?

Универсального ответа нет. Параллельная и последовательная архитектуры решают разные задачи. Выбор определяется конструкцией катера, режимами эксплуатации и требованиями к проекту.

Можно ли установить гибридную систему на существующий катер?

Во многих случаях — да. Однако перед началом модернизации необходимо оценить конструкцию судна, доступное пространство, массу оборудования и характеристики существующей силовой установки.

Что сильнее всего влияет на стоимость проекта?

Как правило, наибольшее влияние оказывают емкость аккумуляторной батареи, мощность электродвигателя и выбранная архитектура гибридной системы.

Гибридная силовая установка — это не универсальная замена двигателю внутреннего сгорания и не компромисс между традиционным и электрическим приводом. Это самостоятельное инженерное решение, которое позволяет использовать преимущества разных источников энергии в зависимости от условий эксплуатации.

Именно поэтому проектирование гибридного катера начинается не с выбора двигателя или аккумуляторов, а с понимания того, какие задачи должно решать судно. От правильного выбора архитектуры зависят стоимость проекта, запас хода, масса оборудования, сложность монтажа и удобство дальнейшей эксплуатации.

Если вы планируете построить гибридный катер, модернизировать существующее судно или только оцениваете различные варианты силовой установки, не стоит начинать с покупки отдельных компонентов. Намного эффективнее сначала определить требования к проекту и подобрать архитектуру, которая лучше всего подойдет именно под ваши задачи.

Специалисты Golden Motor помогут оценить проект, подобрать оптимальную конфигурацию силовой установки, рассчитать основные параметры системы и выбрать совместимые компоненты. Такой подход позволяет избежать дорогостоящих ошибок на раннем этапе и создать надежную гибридную систему, максимально соответствующую условиям эксплуатации вашего катера.
