Электродвигатель для вездехода: как выбрать мощность и крутящий момент

Для электрического вездехода можно рассматривать бесщёточные двигатели постоянного тока BLDC и другие типы тяговых электродвигателей. Выбор зависит от конструкции машины, требуемых характеристик, доступного пространства и совместимости с системой управления.

BLDC-двигатели широко применяются в электротранспорте благодаря отсутствию щёточно-коллекторного узла, компактности и возможности электронного управления. Однако обозначение BLDC само по себе не гарантирует, что конкретная модель подходит для тяжёлой внедорожной техники. Нужно изучить её номинальную мощность, крутящий момент, частоту вращения, рабочее напряжение, охлаждение и допустимые режимы нагрузки.

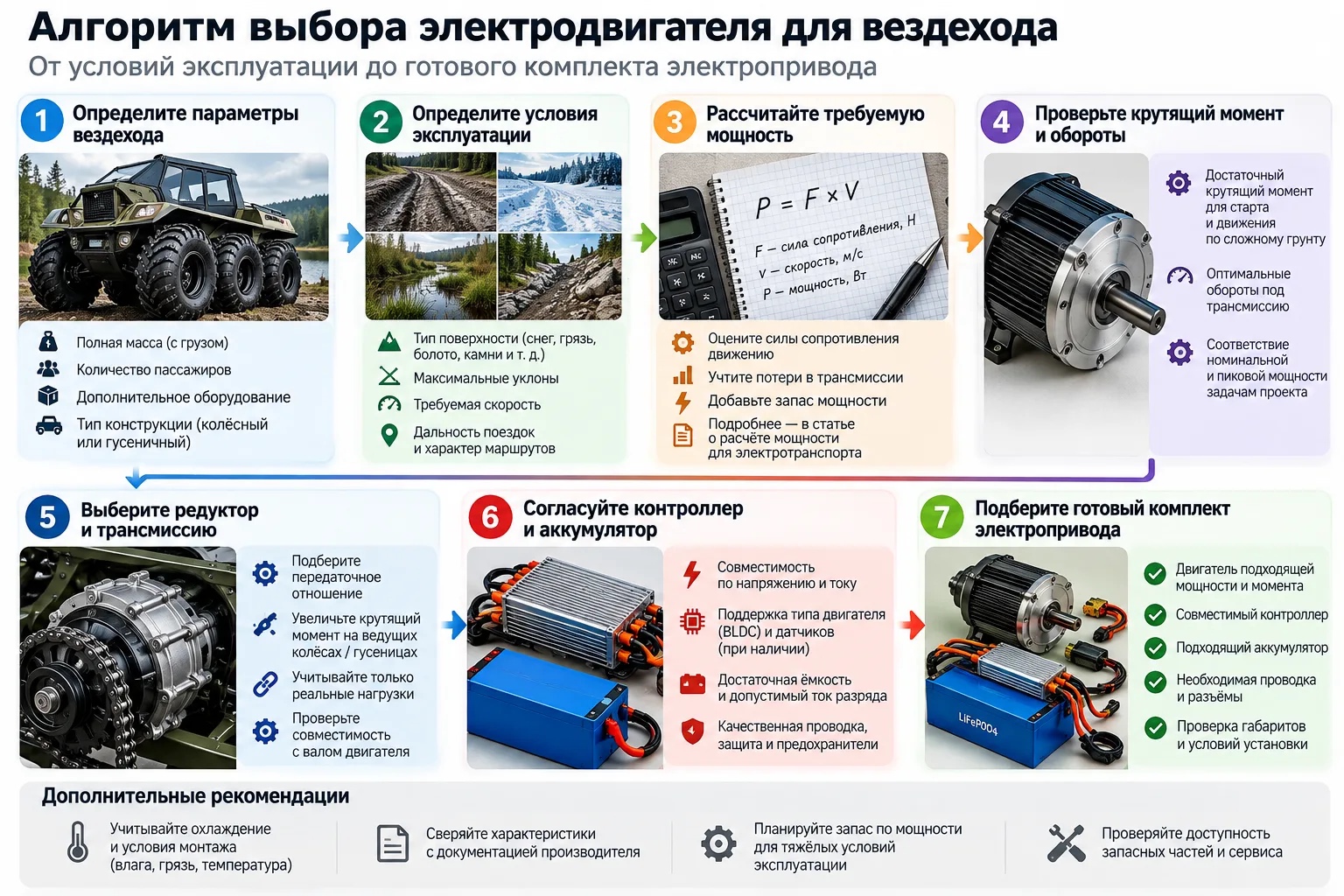

При выборе двигателя для вездехода стоит проверить следующие параметры:

• Номинальная мощность. Помогает оценить возможности двигателя при продолжительной работе.
• Пиковая мощность. Характеризует кратковременный режим и не должна подменять номинальные показатели при расчёте.
• Крутящий момент. Влияет на способность привода развивать тяговое усилие при подходящих оборотах и передаточном отношении.
• Частота вращения. Определяет требования к трансмиссии и скорости вращения ведущих колёс или гусениц.
• Рабочее напряжение и ток. Должны соответствовать контроллеру, аккумулятору и электрической проводке.
• Охлаждение. Важно учитывать продолжительность нагрузки, вентиляцию моторного отсека и условия установки.
• Защита и допустимая среда эксплуатации. Необходимо проверить, рассчитан ли двигатель на предполагаемые условия по влажности, загрязнению и температуре.

Посмотреть доступные варианты можно в каталоге BLDC-двигателей Golden Motor. Конкретную модель следует выбирать после определения требований к вездеходу.

Мощность нельзя надёжно определить только по названию техники. Для расчёта нужны как минимум полная масса, желаемая скорость, уклон, сопротивление движению и особенности трансмиссии.

Полная масса включает сам вездеход, водителя, пассажиров, груз, аккумулятор и установленное оборудование. Если при расчёте учесть только массу пустой машины, полученный результат может оказаться заниженным.

Далее следует определить два основных режима движения:

1. Движение с требуемой максимальной скоростью по относительно ровной поверхности.
2. Движение на подъёме или по сложному грунту с расчётной нагрузкой.

Для каждого режима оценивают силы сопротивления движению и необходимую мощность на ведущем колесе или гусенице. Затем учитывают потери в трансмиссии и эффективность электрического привода. Для внедорожной техники особенно важно не подменять реальные условия движения коэффициентами, подходящими только для асфальта.

В упрощённом виде механическая мощность определяется формулой:

где:

• P — мощность, Вт;
• F — суммарная сила сопротивления движению, Н;
• v — скорость движения, м/с.

Для оценки мощности двигателя также необходимо учитывать потери в передаче и электрической системе. При этом одной формулы недостаточно: нужно правильно определить силы сопротивления для конкретной конструкции и грунта.

Для более подробного разбора расчётов используйте материал «Как рассчитать мощность электродвигателя для электротранспорта». В случае вездехода методику нужно адаптировать к условиям бездорожья и особенностям колёсного или гусеничного привода.

Мощность 3, 5, 8, 10 или 15 кВт можно использовать как отправные точки при сравнении доступных двигателей. Но нельзя утверждать, что определённый диапазон подходит всем вездеходам одинаковой массы или конструкции.

На выбор влияют:

• полная масса техники и перевозимого груза;
• тип и диаметр колёс либо параметры гусеницы;
• требуемая скорость движения;
• частота и продолжительность подъёмов;
• свойства грунта и сопротивление движению;
• передаточное отношение трансмиссии;
• допустимый ток контроллера и возможности аккумулятора;
• режим эксплуатации и условия охлаждения.

Для предварительного сравнения можно использовать такую таблицу.

Это не таблица готового подбора по массе: без расчётных условий она не позволяет определить, какая мощность нужна конкретной машине.

В каталоге Golden Motor представлены BLDC-двигатели разных мощностей, включая модели на 3, 5, 10, 15 и 20 кВт. Например, для отдельных моделей HPM доступны варианты напряжения и воздушного или жидкостного охлаждения. Конфигурацию нужно уточнять в карточке конкретного товара: характеристики разных моделей не взаимозаменяемы.

Мощность и крутящий момент связаны, но описывают разные стороны работы двигателя. Мощность характеризует скорость выполнения механической работы, а момент — вращательное усилие на валу.

Для вездехода важно не только разогнаться до заданной скорости, но и начать движение под нагрузкой, преодолеть подъём и передать тягу через трансмиссию без перегрузки компонентов.

Связь мощности, крутящего момента и угловой скорости выражается формулой:

где P — механическая мощность в ваттах, M — крутящий момент в Н·м, а ω — угловая скорость в рад/с.

При использовании редуктора момент на выходном валу может увеличиваться за счёт снижения частоты вращения. Реальный результат зависит от передаточного отношения и потерь в механической передаче.

Поэтому при сравнении двигателей нужно смотреть не только на мощность, но и на графики или таблицы характеристик, номинальный момент, рабочие обороты и допустимые режимы. Увеличение мощности само по себе не гарантирует лучшую тягу на колёсах, если передаточное отношение и остальные компоненты не согласованы.

Тип движителя влияет на сопротивление движению, требования к тяге и устройство трансмиссии. Поэтому двигатель для колёсного вездехода нельзя автоматически считать подходящим для гусеничной машины.

У колёсного вездехода нужно учитывать диаметр колёс, давление в шинах, деформацию грунта, сопротивление качению и условия сцепления. На мягкой поверхности колёса могут заметно погружаться в грунт, что увеличивает сопротивление движению.

У гусеничного вездехода важны геометрия гусеничного обвода, натяжение гусеницы, конструкция ведущего колеса и потери в ходовой части. Дополнительное сопротивление возникает в механизмах гусеничного движителя, а характер контакта с грунтом отличается от колёсного. При прочих равных, для техники на гусеничном ходу требуется в разы больше мощности, чем для колёсной техники.

В обоих случаях необходимо оценивать не только требуемую мощность, но и момент на ведущем элементе, передаточное отношение, механические нагрузки и продолжительность работы под нагрузкой.

Если проект предполагает движение по глубокому снегу, вязкой грязи или продолжительным подъёмам, эти условия нужно включать в расчёт заранее, а не компенсировать их выбором двигателя «с запасом» без проверки остальных компонентов.

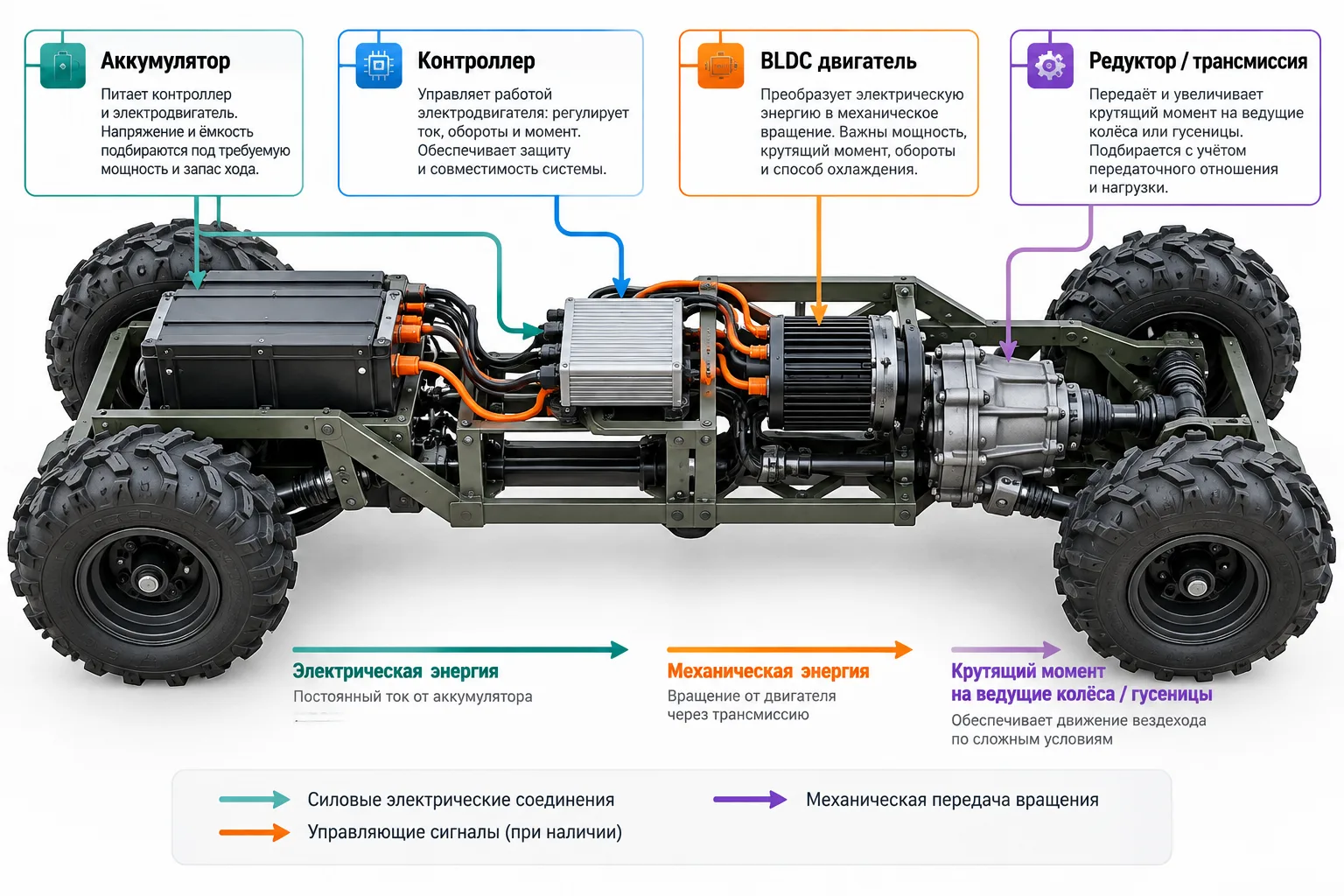

Даже правильно выбранный двигатель не обеспечит нужных характеристик, если система управления и питание не соответствуют его требованиям.

Контроллер

Контроллер должен быть совместим с типом двигателя, его рабочим напряжением, датчиками положения ротора, если они используются, и допустимыми токами. Также важно проверить настройки ограничения тока, возможности рекуперации, если она предусмотрена, и защитные функции.

Каталог доступен в разделе контроллеров Golden Motor.

Аккумулятор

Аккумулятор выбирают с учётом рабочего напряжения системы, требуемой энергии, допустимого тока разряда и желаемого запаса хода. При этом запас хода нельзя точно определить только по ёмкости батареи: энергопотребление зависит от массы, скорости, грунта, уклонов, температуры и режима управления.

Для подходящих проектов можно рассмотреть аккумуляторы LiFePO4, сверяя параметры конкретной батареи с требованиями контроллера и двигателя.

Кабели и соединения

Сечение проводов должно соответствовать току, длине линии, допустимому нагреву и условиям прокладки. Нужно учитывать качество соединителей, защиту от влаги и грязи, а также правильную установку предохранителей и отключающих устройств.

Для практической инструкции по подключению можно перейти к статье «Подключение BLDC-мотора: пошаговая инструкция с подбором контроллера и проводов AWG».

При выборе компонентов удобнее рассматривать всю систему целиком. Это снижает риск купить двигатель, который не согласуется с контроллером, аккумулятором или трансмиссией.

Перед покупкой проверьте:

• номинальную и пиковую мощность двигателя;
• рабочее напряжение и допустимый ток;
• момент и частоту вращения в нужном режиме;
• тип вала и возможность механического соединения с трансмиссией;
• способ охлаждения и условия монтажа;
• совместимость с контроллером;
• характеристики аккумулятора и системы защиты;
• доступность технической документации и запасных частей.

Если проект создаётся с нуля, полезно сначала определить требования к вездеходу, затем рассчитать привод и только после этого выбирать конкретные модели. Если же машина уже существует, нужно учитывать ограничения её рамы, трансмиссии, колёс или гусеницы.
