Переделка квадроцикла в электро: как перевести бензиновый квадроцикл на электротягу

Переделка квадроцикла в электро позволяет сохранить раму, подвеску, колёса и часть трансмиссии существующей техники, заменив бензиновый двигатель электрической силовой установкой. Но просто установить более мощный мотор недостаточно: двигатель, контроллер, аккумулятор и механическая передача должны работать как единая система.

Перед началом проекта определяют массу квадроцикла, требуемую скорость, условия движения, диаметр колёс и схему трансмиссии. От этих параметров зависит выбор всей электрической части.

Какие компоненты нужны для переделки

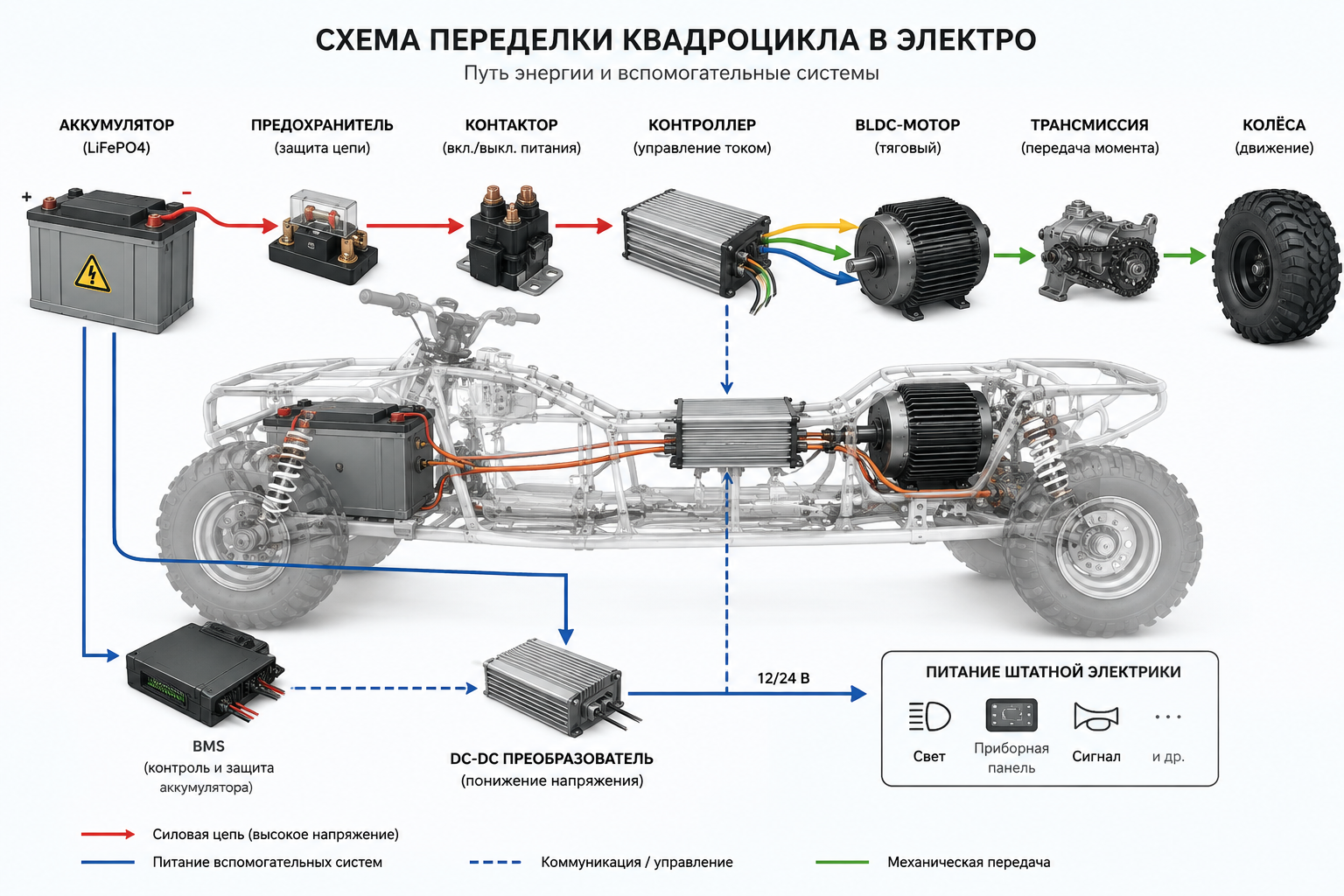

Основу электрической силовой установки составляют:

Для проекта можно подобрать BLDC-моторы, контроллеры и готовые электрокомплекты.

При выборе двигателя учитывают не только мощность, но и крутящий момент, обороты, рабочее напряжение, тип охлаждения и конструкцию мотора. Подробнее о параметрах BLDC можно прочитать в статье «Выбор BLDC двигателя: на что обратить внимание?».

Как согласовать мотор, контроллер и аккумулятор

Эти компоненты нельзя выбирать независимо друг от друга. Контроллер должен соответствовать двигателю по напряжению, току и способу управления, а аккумулятор — обеспечивать необходимый ток для контроллера.

Например, при мощности 5 кВт теоретический ток составляет около 104 А при 48 В, 83 А при 60 В и 69 А при 72 В. Это показывает, почему увеличение напряжения позволяет снизить ток в силовой цепи при той же мощности.

При этом нельзя ориентироваться только на расчёт мощности: реальные токи зависят от режима работы, характеристик мотора и настроек контроллера.

Оставлять ли штатную трансмиссию

Во многих проектах штатную коробку передач или редуктор можно сохранить. Это уменьшает объём механических доработок и позволяет использовать уже существующую передачу момента на колёса.

Но необходимо проверить передаточные числа и обороты электромотора. Если двигатель работает на более высоких оборотах, чем требуется колёсам, понадобится подходящее передаточное отношение.

При прямом приводе механическая схема может быть проще, но требования к мотору по моменту и оборотам становятся выше. Поэтому сначала рассчитывают требуемый режим движения, а затем выбирают архитектуру привода.

Как подобрать аккумулятор

Номинальную энергоёмкость батареи можно приблизительно определить по формуле:

Энергия (Вт·ч) = напряжение (В) × ёмкость (А·ч).

Например, аккумулятор 60 В 50 А·ч имеет номинальную энергоёмкость около 3 кВт·ч. Это не означает, что квадроцикл автоматически проедет определённое количество километров: расход энергии зависит от массы, скорости, нагрузки, рельефа и режима движения.

Поэтому подбор батареи лучше начинать со сценария эксплуатации и требуемого запаса хода. Для тяговых проектов можно рассмотреть аккумуляторы LiFePO4.

Проводка и подключение

Сечение силовых кабелей выбирают с учётом максимального тока и длины линии. Слишком тонкий провод увеличивает падение напряжения и нагрев. В каталоге Golden Motor представлены AWG-кабели.

Подключение BLDC требует правильного согласования фаз, датчиков и контроллера. Ошибки в подключении могут привести к нестабильной работе или повреждению электроники. Пошаговая схема разобрана в статье «Подключение BLDC мотора: пошаговая инструкция с подбором контроллера и проводов AWG».

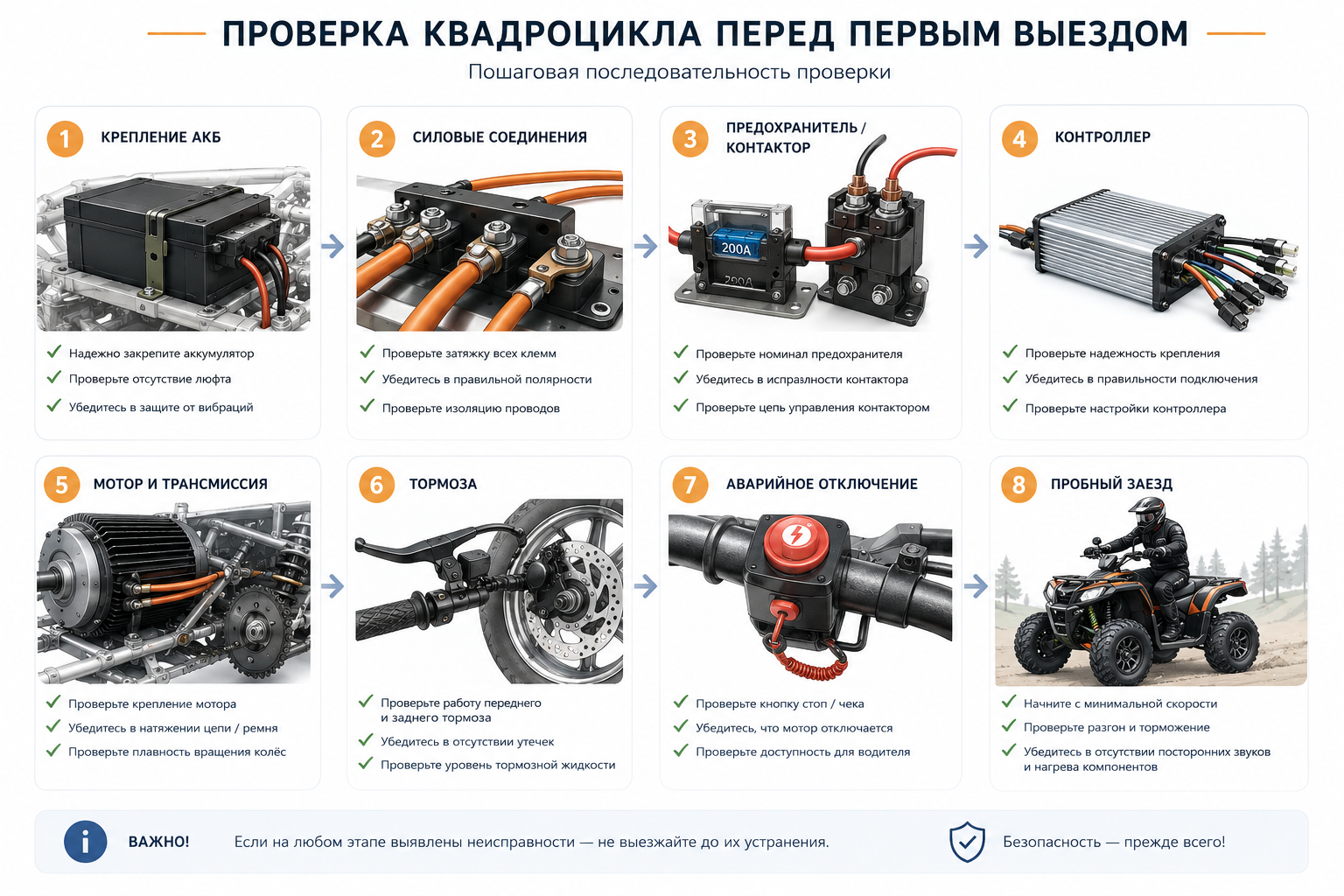

Перед первым запуском проверяют полярность, изоляцию, крепление аккумулятора и мотора, работу контроллера, направление вращения и тормоза. Первый тест проводят с минимальной нагрузкой, контролируя нагрев двигателя, контроллера и кабелей.
