Самодельный электровездеход — это не просто рама, двигатель и большие колёса. Чтобы машина уверенно двигалась по снегу, грязи, песку или пересечённой местности, нужно согласовать массу, двигатель, трансмиссию, контроллер и аккумулятор.

В этой статье разберём, из чего состоит электрический вездеход, как подобрать силовую установку, рассчитать мощность и собрать машину своими руками.

С чего начать проектирование

До покупки комплектующих определите основные параметры:

• полную массу вездехода с водителем и грузом;
• максимальную скорость;
• диаметр и ширину колёс;
• количество ведущих колёс;
• требуемый запас хода;
• максимальный уклон;
• тип покрытия и условия эксплуатации.

Главный принцип — сначала определить требуемую тягу, а уже затем подбирать двигатель и остальные компоненты. Двигатель, который подходит по мощности на ровной дороге, может оказаться недостаточно тяговитым для тяжёлого вездехода на подъёме.

Из чего состоит электровездеход

Конструкция делится на две основные части.

Механическая часть:

• рама;
• колёса и ступицы;
• подвеска;
• рулевое управление;
• тормоза;
• редуктор или другая трансмиссия.

Электрическая часть:

• электродвигатель;
• контроллер;
• тяговая батарея;
• BMS;
• предохранитель и контактор;
• силовые кабели и разъёмы;
• органы управления;
• зарядное устройство.

Для самостоятельной сборки можно подобрать отдельные компоненты: BLDC двигатели, контроллеры, аккумуляторы и другие элементы силовой системы.

Как выбрать двигатель

Для самодельного вездехода важна не только номинальная мощность двигателя. Нужно учитывать:

• рабочее напряжение;
• номинальную и максимальную мощность;
• обороты;
• крутящий момент;
• допустимый ток;
• охлаждение;
• размеры и способ крепления.

Для большинства проектов с тяговой электрической установкой интерес представляют BLDC-двигатели. Но выбирать мотор только по показателю в киловаттах неправильно: двигатель должен работать вместе с трансмиссией.

Если мотор имеет высокие обороты, для получения достаточного момента на колёсах потребуется редуктор. Подробнее о роли передачи в электроприводе можно прочитать в статье «Что такое редуктор и для чего он нужен».

Для расчёта требуемой мощности полезно также обратиться к материалу «Как рассчитать мощность электродвигателя для электротранспорта».

Центральный двигатель или мотор-колёса

Есть два основных подхода.

Центральный двигатель устанавливается на раме и передаёт момент на колёса через цепь, ремень, редуктор или другую трансмиссию. Такая схема удобна, когда требуется изменить передаточное отношение и получить большую тягу на малой скорости.

Мотор-колёса объединяют двигатель и привод непосредственно в колесе. Это позволяет упростить часть механики, но предъявляет повышенные требования к конструкции колеса, подвеске и защите двигателя.

Для тяжёлого самодельного вездехода центральный двигатель с правильно подобранной трансмиссией позволяет гибче настроить тяговые характеристики. Для более лёгких машин можно рассматривать мотор-колёса.

Как рассчитать мощность двигателя

Упрощённо механическую мощность можно оценить по формуле:

P = F × v

где P — мощность, F — требуемая сила тяги, v — скорость движения.

На практике сила тяги зависит от массы машины, сопротивления качению, уклона, покрытия и потерь в трансмиссии.

Для оценки подъёма можно использовать составляющую силы тяжести:

F ≈ m × g × sin(α)

Например, для машины массой 500 кг на заметном подъёме требуется значительно больше тяги, чем при движении по ровной поверхности. Поэтому для вездехода важно рассматривать не только максимальную скорость и мощность двигателя, но и момент на колесе.

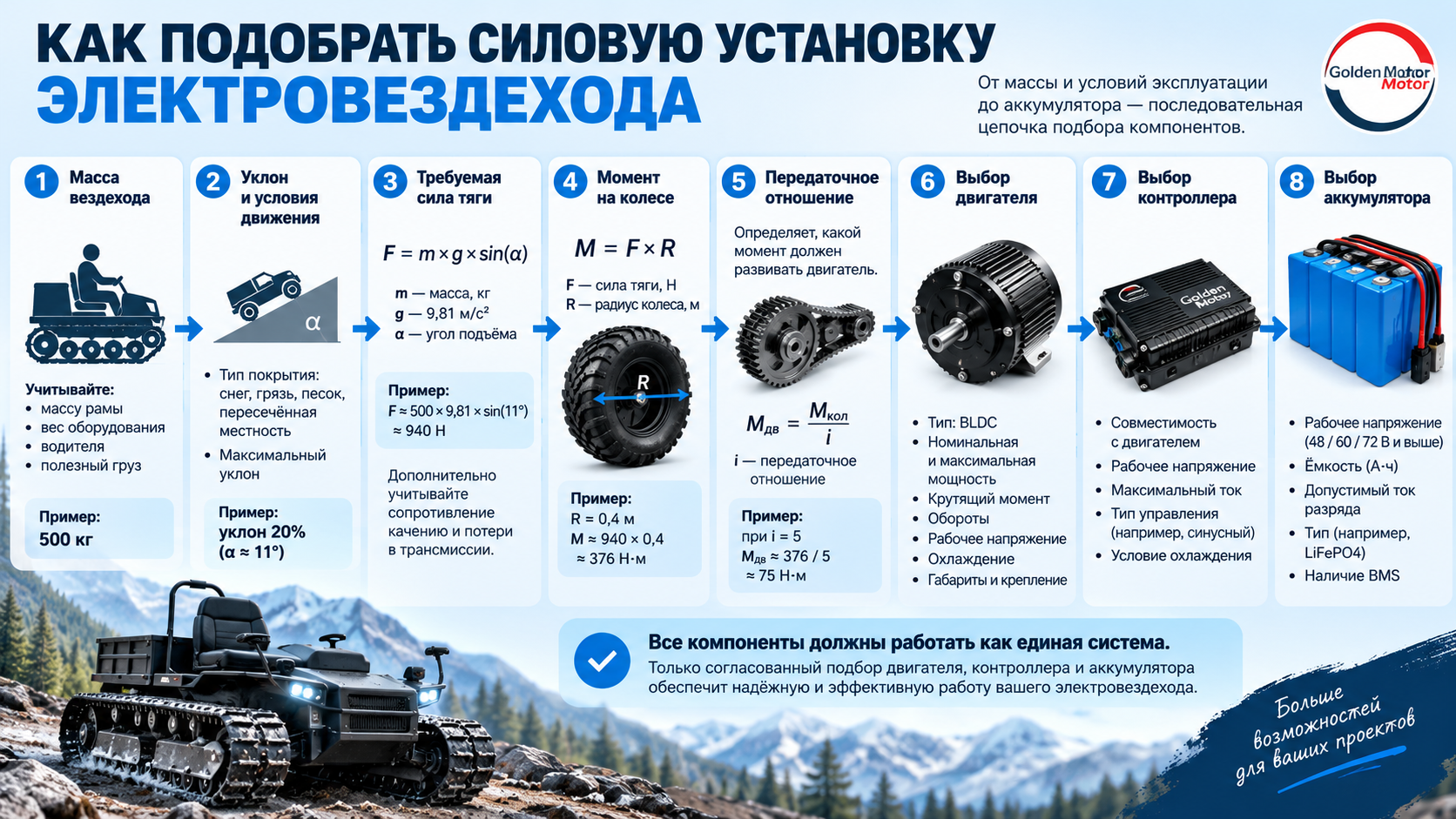

Дальше расчёт выглядит так:

масса → требуемая тяга → момент на колесе → передаточное отношение → обороты двигателя → необходимая мощность.

Это позволяет не выбирать двигатель «на глаз», а связать его характеристики с реальной конструкцией.

Как выбрать напряжение системы и контроллер

Для самодельных машин применяются системы на 48, 60, 72 В и выше. При одинаковой мощности повышение напряжения позволяет снизить рабочий ток.

Например, для нагрузки 5 кВт:

• при 48 В ток составляет около 104 А;
• при 60 В — около 83 А;
• при 72 В — около 69 А.

Это упрощённая оценка без учёта потерь. Реальный ток зависит от режима работы и эффективности системы.

Контроллер необходимо подбирать одновременно с двигателем и аккумулятором. Важно учитывать рабочее напряжение, максимальный ток, совместимость с конкретным типом двигателя и условия охлаждения.

Ошибки при подключении BLDC могут привести к нестабильной работе или повреждению электроники. Практическая схема подключения и подбор контроллера подробно разобраны в статье «Подключение BLDC мотора: пошаговая инструкция».

Недостаточно мощный контроллер может ограничивать тягу, а аккумулятор и BMS должны выдерживать требуемый ток не только в штатном, но и в пиковом режиме.

Какой аккумулятор выбрать

Тяговая батарея определяет не только запас хода, но и способность системы отдавать необходимую мощность.

Энергию аккумулятора можно приблизительно оценить по формуле:

E = U × C

Например, батарея 48 В 100 А·ч имеет номинальную энергоёмкость около 4,8 кВт·ч.

Фактический запас хода будет меньше расчётного и зависит от массы машины, скорости, рельефа, покрытия, температуры и режима движения.

Для тяжёлых самодельных машин особенно важно учитывать допустимый ток разряда. Батарея большой ёмкости, которая не способна отдавать требуемый ток, не решает проблему недостатка мощности.

В каталоге GoldenMotor можно подобрать LiFePO4 аккумуляторы и другие варианты тяговых батарей.

Зачем нужна BMS

BMS контролирует состояние аккумуляторных ячеек и защищает батарею от недопустимых режимов работы - защита от перезаряда и переразряда аккумулятора..

При выборе BMS необходимо учитывать:

• количество ячеек в последовательной сборке;
• рабочее напряжение;
• максимальный ток;
• конфигурацию аккумулятора.

Для LiFePO4 используются соответствующие BMS LiFePO4.

BMS не заменяет предохранитель и остальные элементы защиты. В силовой цепи должны быть предусмотрены устройства отключения и защиты от короткого замыкания.

Как сделать раму

Рама должна выдерживать не только собственную массу, но и динамические нагрузки при движении по неровностям.

При проектировании сразу предусмотрите места крепления:

• двигателя и трансмиссии;
• аккумулятора;
• контроллера;
• подвески;
• рулевого управления;
• тормозной системы.

Тяговую батарею желательно размещать ниже и ближе к центру машины. Это помогает снизить центр тяжести и уменьшить нагрузку на отдельные элементы конструкции.

Аккумулятор и силовую электронику необходимо защищать от ударов, воды и грязи.

Как сделать полный привод 4×4

Для самодельного электровездехода можно использовать несколько архитектур полного привода:

1. Один двигатель + механическая трансмиссия.
   Один мотор приводит все колёса через механический привод.
2. Два двигателя.
   Отдельный привод используется для передней и отдельно - для задней оси.
3. Четыре мотор-колеса.
   Каждое колесо имеет собственный электропривод.

Чем больше независимых приводов, тем меньше механических элементов трансмиссии, но тем сложнее управление и согласование электрической системы.

Если интересен близкий по конструкции проект, можно дополнительно посмотреть статью «Как собрать электрический квадроцикл своими руками».

Для первого проекта разумно начинать с более простой схемы, а сложный полный привод рассматривать после определения требований к проходимости.

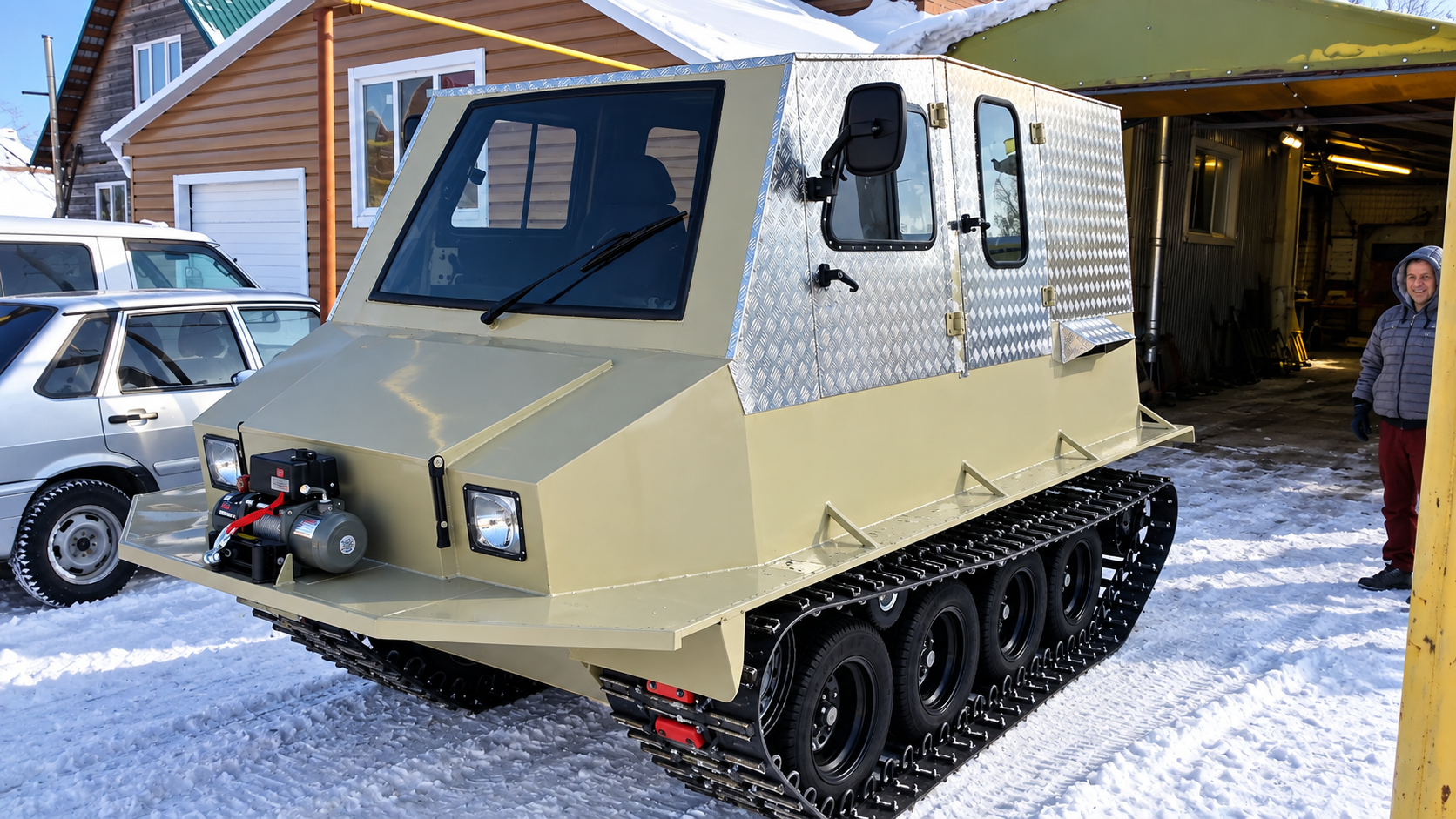

                Вездеход собранный клиентами https://goldenmotor.ru/

Как собрать электровездеход своими руками

Сборку удобно выполнять последовательно:

1. Подготовить чертёж и определить расположение основных узлов.
2. Изготовить и проверить раму.
3. Установить подвеску, колёса, рулевое управление и тормоза.
4. Закрепить двигатель и собрать трансмиссию.
5. Установить аккумулятор в защищённом месте.
6. Закрепить контроллер с учётом охлаждения.
7. Собрать силовую цепь:

аккумулятор → предохранитель → контактор → контроллер → двигатель.

BMS подключается к аккумуляторной сборке по схеме, предусмотренной её производителем.

Для силовой части потребуются подходящие кабели и разъёмы, а для коммутации — контакторы.

После сборки сначала проверяют электрические соединения и работу системы без нагрузки. Первые испытания проводят на небольшой скорости, контролируя нагрев двигателя, контроллера, кабелей и аккумулятора.

Типичные ошибки

При самостоятельной сборке чаще всего проблемы возникают из-за нескольких решений:

• двигатель выбирают только по мощности;
• не учитывают передаточное отношение;
• недооценивают пиковый ток;
• устанавливают слишком слабый контроллер;
• используют недостаточное сечение силовых кабелей;
• делают вездеход тяжелее запланированного;
• неправильно размещают аккумулятор;
• не предусматривают полноценную защиту силовой цепи.

Главная ошибка — подбирать компоненты по отдельности. Двигатель, контроллер, аккумулятор, BMS и трансмиссия должны рассматриваться как единая система.

Сколько стоит самодельный электровездеход

Стоимость проекта складывается из нескольких крупных групп расходов:

• двигатель;
• контроллер;
• аккумулятор и BMS;
• рама и подвеска;
• колёса и ступицы;
• трансмиссия;
• проводка и защита;
• органы управления и зарядное устройство.

Существенную часть бюджета может составлять аккумулятор. Поэтому перед началом сборки стоит определить не только мощность двигателя, но и требуемый запас хода.

Что выбрать для первого проекта

Для первого самодельного электровездехода лучше не усложнять конструкцию без необходимости.

Практичный вариант — относительно лёгкая рама, четыре колеса, центральный BLDC-двигатель, механическая трансмиссия, LiFePO4-аккумулятор и подходящий контроллер с полноценной защитой силовой цепи.

Если нужна другая архитектура — например, гусеничная — у GoldenMotor уже есть отдельный материал «Гусеничный вездеход своими руками: от идеи до готового транспорта».

После отработки базовой конструкции можно переходить к более сложным решениям: 4×4 с двумя двигателями, мотор-колёсам или увеличению мощности.

Частые вопросы

Какой двигатель нужен для электровездехода?
Тот, который обеспечивает требуемый момент на колёсах с учётом массы, скорости, диаметра колёс и передаточного отношения.

Что лучше: BLDC-двигатель или мотор-колёса?
Это зависит от конструкции. Центральный двигатель даёт больше свободы в выборе трансмиссии, мотор-колёса позволяют упростить часть механического привода.

Какой аккумулятор выбрать?
Нужно учитывать одновременно напряжение, ёмкость и допустимый ток разряда. Для тяговых проектов одним из вариантов является LiFePO4.

Можно ли сделать электровездеход 4×4?
Да. Возможны механический полный привод от одного двигателя, два независимых двигателя или четыре мотор-колеса.

Сколько стоит собрать вездеход своими руками?
Универсальной суммы нет: стоимость определяется мощностью, ёмкостью батареи, ходовой частью и тем, какие узлы изготавливаются самостоятельно.

Как подобрать комплектующие для конкретного проекта?
Подготовьте данные о полной массе, желаемой скорости, диаметре колёс, типе привода, условиях эксплуатации и требуемом запасе хода. Эти параметры позволяют рассчитать силовую установку, а не выбирать компоненты наугад.

Самодельный электровездеход нужно проектировать как единую систему. Сначала определяют массу, скорость, условия движения и требуемую тягу, затем подбирают двигатель и трансмиссию. После этого рассчитывают контроллер, аккумулятор, BMS и силовую проводку.

При самостоятельной сборке важно учитывать совместимость всех компонентов и реальные условия эксплуатации. Ошибка в расчётах может привести к недостаточной тяге, перегреву силовой электроники или неоправданно большой ёмкости аккумулятора.
