Что такое редуктор и для чего он нужен: простое объяснение принципа работы и назначения

Редуктор — это механическое устройство, которое снижает частоту вращения вала двигателя и одновременно повышает крутящий момент на выходном валу. Он нужен для того, чтобы согласовать высокооборотистый электродвигатель с колесом, винтом или другим исполнительным механизмом, которому требуется значительно меньшая скорость, но большее усилие.

Представьте, что вы решили собрать собственный электровелосипед или электроскутер. Вы выбрали мощный BLDC мотор, купили современный LiFePO4 аккумулятор, подобрали контроллер и уверены, что техника будет быстро разгоняться и легко заезжать в любую горку.

Но после первой поездки оказывается, что двигатель работает почти на максимальных оборотах, а транспорт разгоняется медленно, плохо стартует и не способен реализовать свою мощность.

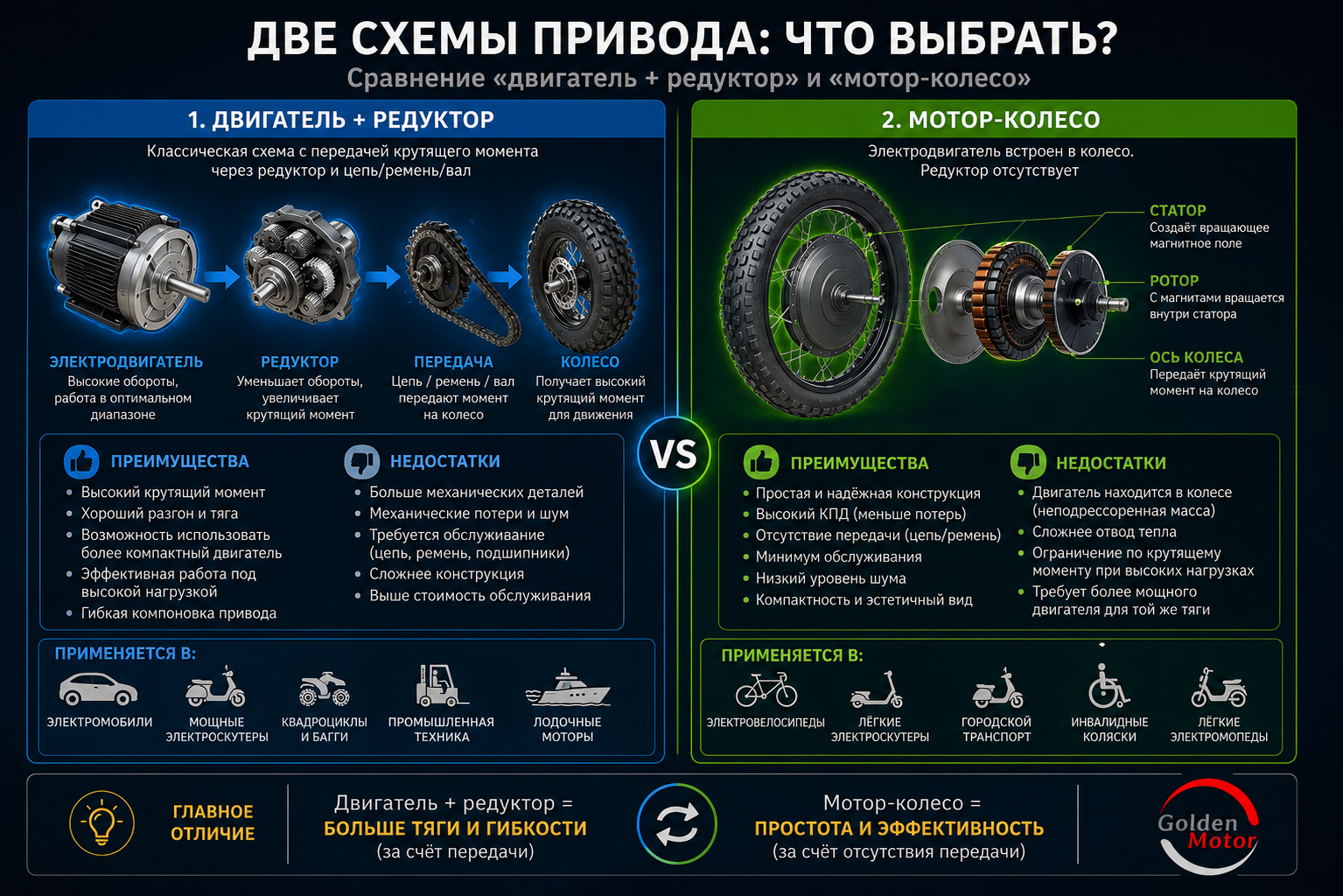

Проблема не в двигателе и не в аккумуляторе. Дело в том, что двигатель и колёса работают в совершенно разных режимах. Между ними появляется ещё один важнейший узел — редуктор.

Многие считают редуктор обычной коробкой с шестернями. На самом деле это устройство, которое позволяет электродвигателю работать в том диапазоне оборотов, для которого он был разработан, одновременно обеспечивая колёсам или винту необходимую тягу.

Инженеры не рассматривают редуктор как отдельную деталь — он часть всей системы электропривода:

• источник питания;
• контроллер;
• электродвигатель;
• редуктор (если используется);
• передача;
• колёса или гребной винт.

Такой подход используется при проектировании современного электротранспорта — от электровелосипедов до промышленных электромобилей.

В статье разберём, что такое редуктор и какие виды редукторов существуют, для чего он нужен, как он связан с выбором двигателя, когда без него можно обойтись и почему неправильный выбор редуктора способен свести на нет преимущества даже самого дорогого электродвигателя.

Что такое редуктор простыми словами

Слово «редуктор» происходит от латинского reducere — «уменьшать», «приводить обратно». Это отражает суть устройства: оно уменьшает скорость вращения, одновременно наращивая крутящий момент.

Термин многозначен: кроме механических редукторов существуют редукторы давления — газовые, кислородные, ацетиленовые, которые стабилизируют давление рабочей среды на выходе из баллона. Далее речь идёт исключительно о механическом редукторе — том, который применяется в электроприводе транспорта.

Редуктор — это своего рода «переводчик» между двигателем и нагрузкой:

• Двигатель хочет вращаться очень быстро.
• Колесу нужна совсем другая скорость, но значительно большее усилие.
• Редуктор согласовывает обе стороны.

Современный BLDC двигатель развивает несколько тысяч оборотов в минуту. Колесо электровелосипеда, электроскутера или электромобиля не должно вращаться с такой скоростью — при прямом соединении техника либо не сможет тронуться с места, либо двигатель будет работать в неэффективном режиме. Редуктор решает эту проблему.

Из чего состоит редуктор

• корпус — защищает детали и обеспечивает точное расположение валов;
• входной и выходной вал — передают вращение от двигателя и к нагрузке;
• зубчатые колёса (шестерни) — преобразуют скорость и момент за счёт разницы диаметров;
• подшипники — обеспечивают плавное вращение, снижают трение;
• система смазки — уменьшает износ зубьев и отводит тепло.

Эти элементы в совокупности определяют надёжность и КПД редуктора.

Виды редукторов: краткая классификация

Для электротранспорта чаще всего используются цилиндрические и планетарные редукторы — они дают лучшее сочетание КПД, компактности и надёжности. Такие решения заложены в мотор-колёса и приводы Golden Motor.

Отдельный случай — автомобильный редуктор. В классических автомобилях с ДВС редуктор ведущего моста (обычно конический) распределяет крутящий момент на колёса и меняет направление вращения на 90°. В электротранспорте эта функция чаще решается иначе: мотор-колесо или BLDC двигатель с цилиндрическим/планетарным редуктором работают без карданной передачи, что упрощает конструкцию.

Маркировка. В промышленности редукторы обозначаются кодом вида «Ц2У» (цилиндрический двухступенчатый универсальный). Для электротранспорта такая маркировка не применяется — производители мотор-колёс и приводов указывают передаточное число и КПД напрямую в характеристиках товара.

Ременная и цепная редукция

Редукция может выполняться не только с помощью зубчатого редуктора. Ременная передача также позволяет снизить частоту вращения и увеличить крутящий момент за счёт шкивов разного диаметра. Её плюсы — простая конструкция, низкий уровень шума, сравнительно небольшой вес и способность сглаживать рывки и вибрации. Минусы — постепенное растяжение или износ ремня, возможность проскальзывания и необходимость периодического контроля натяжения. Цепная передача работает по похожему принципу, но вместо ремня используются цепь и звёздочки. Она обеспечивает высокую нагрузочную способность, практически не проскальзывает и хорошо подходит для передачи большого крутящего момента. При этом цепь требует смазки и периодического обслуживания, создаёт больше шума и со временем растягивается. Таким образом, ременная и цепная передачи выполняют ту же основную функцию — изменяют скорость вращения и крутящий момент, — но отличаются по уровню шума, обслуживанию, надёжности и допустимой нагрузке.

Главная задача редуктора

Ответ «уменьшает обороты, увеличивает момент» — верный, но поверхностный. Инженеры задают другой вопрос: почему двигатель нельзя напрямую соединить с колесом? Ответ на него раскрывает суть работы электропривода.

Почему электродвигателю нужен редуктор

У любого электродвигателя есть диапазон оборотов, в котором он работает наиболее эффективно. Для BLDC моторов это обычно высокие обороты — здесь двигатель:

• развивает максимальный КПД;
• меньше нагревается;
• потребляет меньше энергии;
• обеспечивает лучшую отдачу мощности.

Колесо транспортного средства работает в других условиях: на старте требуется огромный крутящий момент, при подъёме нагрузка растёт ещё больше, при разгоне момент постоянно меняется.

Двигателю выгодно быстро вращаться, колесу — медленно. Редуктор соединяет эти два режима.

Поэтому проектирование электропривода начинается не с выбора двигателя или аккумулятора, а с вопроса: какие характеристики должно иметь колесо? Это принципиальное отличие инженерного подхода от бытового.

Как инженеры проектируют электропривод

Логика новичка: купил двигатель → подключил аккумулятор → поставил контроллер → поехал.

На практике всё наоборот — проектирование начинается с задачи. Пример: нужно собрать электроскутер массой 120 кг, с водителем 80 кг, максимальной скоростью 60 км/ч, запасом хода 70 км, для города с подъёмами до 10%.

• Определяется требуемая тяга на колёсах.
• Подбирается двигатель — BLDC мотор нужной мощности.
• Выбирается редуктор с передаточным числом, при котором двигатель работает в зоне максимальной эффективности.
• Подбирается контроллер под требуемый ток и двигатель.
• Рассчитывается аккумулятор — напряжение и ёмкость LiFePO4 под требуемый запас хода.

В каталоге Golden Motor можно подобрать всю систему целиком: BLDC моторы, мотор-колёса, контроллеры, LiFePO4 аккумуляторы, электрокомплекты, щёточные двигатели, лодочные электромоторы, кабели и разъёмы — так исключается ситуация, когда один компонент ограничивает всю систему.

Как работает редуктор

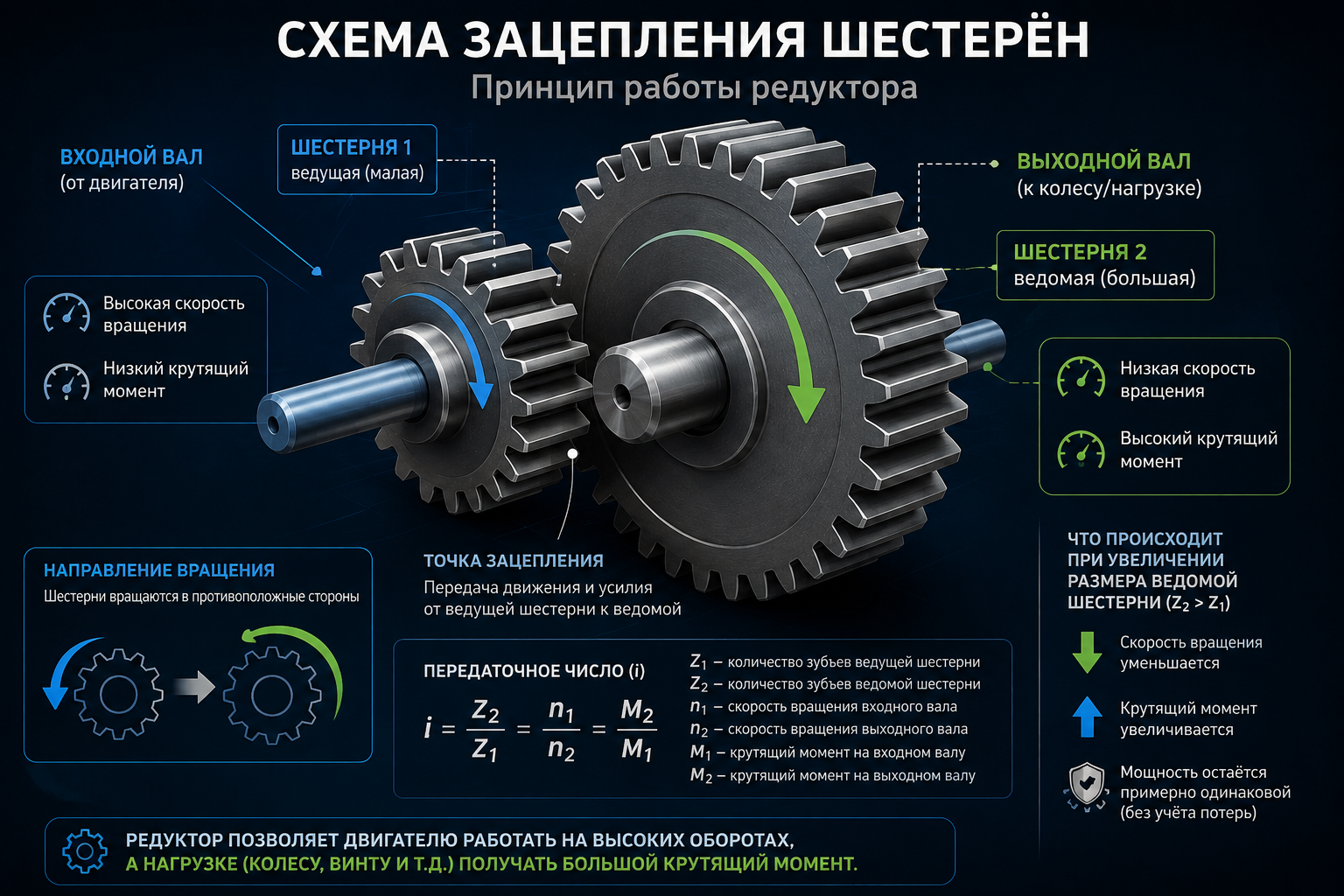

Представьте два зубчатых колеса разного диаметра: маленькая шестерня на валу двигателя, большая — на колесе транспорта. Когда маленькая делает десять оборотов, большая — только один. Скорость вращения падает, но энергия не исчезает — она превращается в больший крутящий момент. Поэтому компактный электродвигатель способен сдвинуть с места автомобиль, лодку или тяжёлую тележку. Редуктор не увеличивает мощность двигателя — он позволяет использовать её максимально эффективно.

Что такое передаточное число

Передаточное число показывает, во сколько раз изменяются обороты при прохождении через редуктор. Например, если двигатель вращается со скоростью 4000 об/мин, а после редуктора вал — 400 об/мин, передаточное число составляет 10:1: скорость снизилась в 10 раз, момент вырос примерно во столько же (за вычетом механических потерь).

Выбор передаточного числа определяет, будет ли транспорт быстро разгоняться, легко брать подъёмы или развивать высокую максимальную скорость. Редуктор всегда рассчитывается совместно с двигателем — этому посвящена следующая статья цикла: «Расчёт электродвигателя для электротранспорта: полный инженерный гид».
