Параллельный или последовательный гибрид: какую схему выбрать для катера

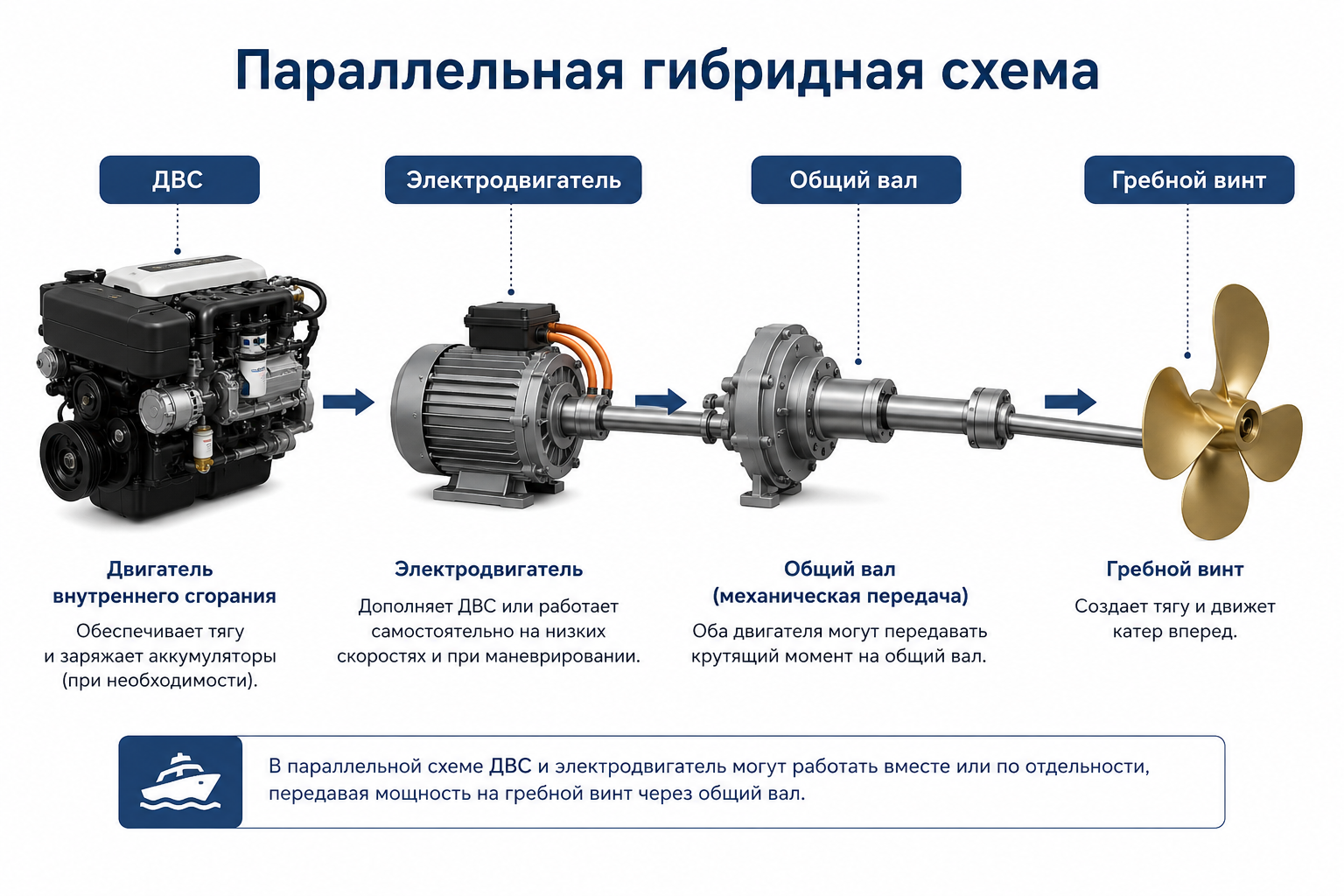

В параллельной схеме двигатель внутреннего сгорания и электродвигатель могут одновременно передавать мощность на гребной вал. Это позволяет использовать каждый из них отдельно или совместно в зависимости от режима движения.

Главное преимущество такой архитектуры — возможность модернизировать существующий катер без полной переделки силовой установки.

Параллельная схема подходит, если необходимо:

• сохранить установленный двигатель;
• минимизировать объем переделок;
• использовать электропривод как дополнительный источник тяги;
• снизить стоимость переоборудования.

Особенности схемы

• более сложная механическая часть;
• двигатель внутреннего сгорания не всегда работает в оптимальном режиме;
• проще реализовать при модернизации готового судна.

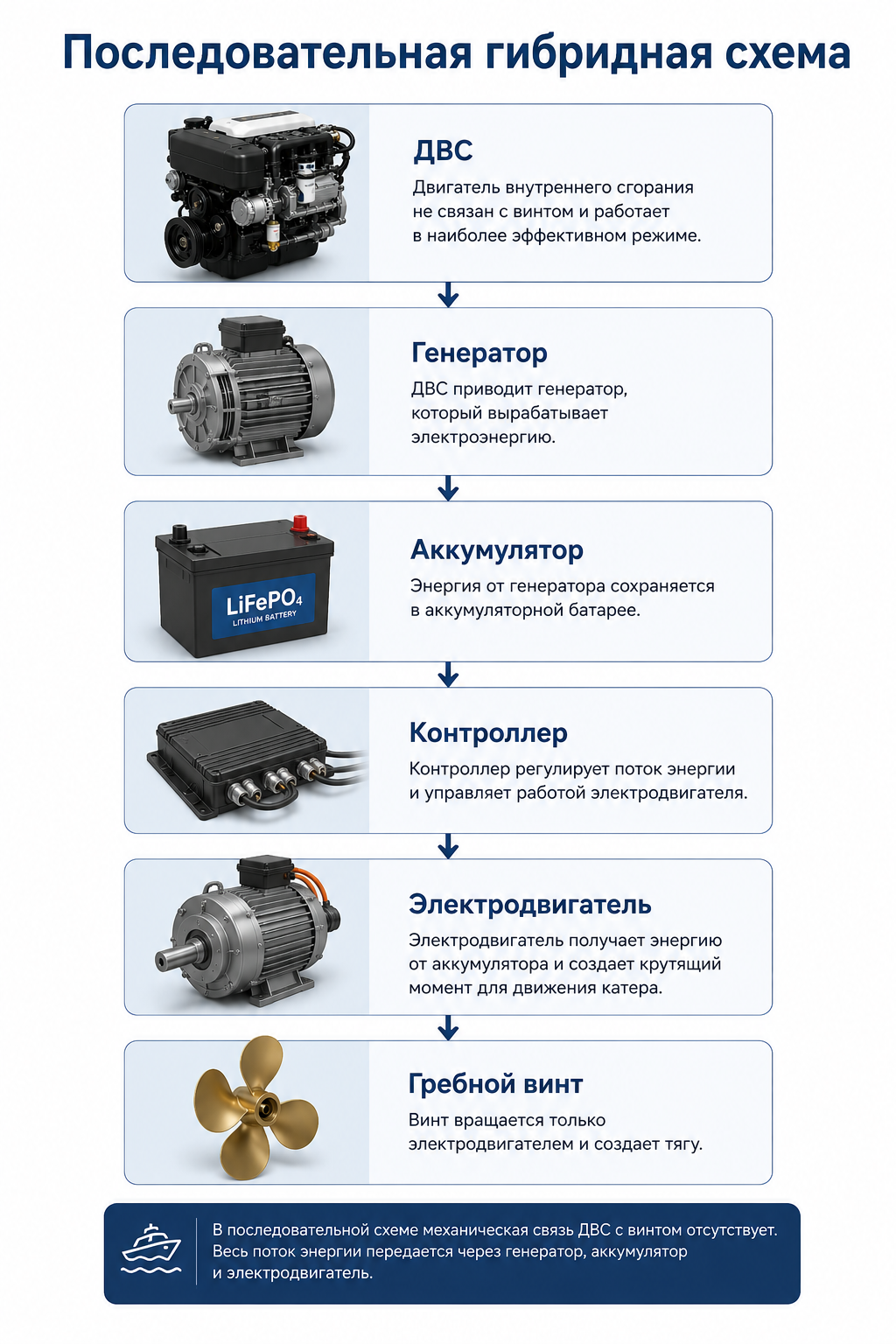

В последовательной схеме двигатель внутреннего сгорания не связан с гребным винтом. Он приводит генератор, который вырабатывает электроэнергию для аккумуляторов и электродвигателя. В результате винт всегда вращает только электродвигатель. Такой подход позволяет более гибко управлять потоками энергии и использовать двигатель внутреннего сгорания в наиболее эффективном режиме.

Последовательная схема чаще применяется, если:

• катер проектируется с нуля;
• электродвигатель является основным приводом;
• требуется гибкое управление энергией;
• важна плавность работы силовой установки.

Особенности схемы

• более сложная электрическая часть;
• выше требования к системе управления;
• проще механическая конструкция.

Выбор между двумя архитектурами зависит не от того, какая из них считается лучше, а от задач конкретного проекта.

После знакомства с двумя архитектурами многие спрашивают:
Какая схема лучше?

На практике инженеры отвечают иначе:
Какая схема лучше подходит для вашего проекта?

Именно поэтому выбор начинается не с двигателя или аккумуляторов, а с анализа условий эксплуатации. Перед проектированием обычно отвечают на пять вопросов.

1. Это новый катер или модернизация существующего?
Для модернизации чаще подходит параллельная схема. Для нового проекта появляется больше возможностей использовать последовательную архитектуру.

2. Какие задачи будет выполнять катер?
Для прогулок, рыбалки, коммерческой эксплуатации или длительных переходов требования к силовой установке будут различаться.

3. Какие существуют ограничения по массе?
Каждый килограмм оборудования влияет на характеристики судна, поэтому оценивается вся система целиком, а не отдельные компоненты.

4. Какой запас хода действительно необходим?
Чем выше требования к автономности, тем важнее правильно подобрать архитектуру и емкость аккумуляторной батареи.

5. Каков бюджет проекта?
Стоимость зависит не только от цены двигателя или аккумуляторов, но и от выбранной схемы силовой установки.

После выбора архитектуры можно переходить к подбору оборудования. Независимо от схемы, большинство гибридных проектов включает одинаковый набор основных компонентов.

Во время испытаний инженеры контролируют напряжение аккумуляторов, ток, температуру двигателя и контроллера, скорость и другие параметры силовой установки.

Большинство ошибок возникает еще до покупки оборудования.

Ошибка №1. Выбирать двигатель раньше архитектуры

Сначала определяется принцип работы силовой установки, и только потом подбираются двигатель, контроллер и аккумуляторы.

Ошибка №2. Не учитывать массу оборудования

Дополнительные аккумуляторы и генератор увеличивают массу судна. Поэтому оценивать необходимо не отдельные компоненты, а весь проект целиком.

Ошибка №3. Подбирать аккумуляторы без расчета

Желание увеличить запас хода часто приводит к избыточной емкости батареи, росту стоимости и увеличению веса катера.

Ошибка №4. Копировать автомобильные решения

Режимы работы автомобиля и катера существенно отличаются. Поэтому оборудование и архитектуру всегда следует выбирать с учетом условий эксплуатации на воде.

Какая схема дешевле?

Однозначного ответа нет. Стоимость зависит от конструкции катера, требований к запасу хода и выбранного оборудования.

Можно ли переделать обычный катер в гибридный?

Да. Во многих случаях это возможно. Именно для таких проектов часто рассматривают параллельную схему, поскольку она позволяет сохранить часть существующей силовой установки.

Какая схема надежнее?

При грамотном проектировании надежными могут быть обе архитектуры. Гораздо важнее правильно подобрать компоненты и рассчитать силовую установку.

Можно ли использовать LiFePO₄-аккумуляторы?

Да. Сегодня это один из самых распространенных вариантов для подобных проектов благодаря высокой безопасности, ресурсу и стабильным характеристикам.

Параллельная и последовательная гибридные схемы не конкурируют между собой — каждая из них эффективна в своих условиях. Если необходимо модернизировать существующий катер и сохранить двигатель внутреннего сгорания, чаще выбирают параллельную архитектуру. Если же проект создается с нуля и основным приводом должен стать электродвигатель, обычно больше преимуществ дает последовательная схема.
